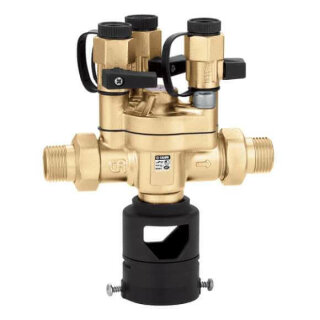

Systemtrenner Rohrtrenner 1/2 Zoll DIN DVGW- geprüft Kategorie 4 Trinkwasser und Lebensmittelzugelassen
Der Systemtrenner dient der Sicherung der Trinkwassergüte, indem er verhindert, dass Nichttrinkwasser in das öffentliche Wasserversorgungsnetz zurückfließt. Nichttrinkwasser kann dann zurückfließen, wenn sich innerhalb der Wasserleitungsnetze Druckveränderungen ergeben, die zu einem Flussrichtungswechsel führen. Der zwischen dem öffentlichen Wasserversorgungsnetz und dem privaten Verbrauchernetz installierte Systemtrenner bildet einen Sicherheits-Trennbereich und sorgt dafür, dass das Wasser des einen Netzes nicht mit dem Wasser des anderen Netzes in Kontakt kommt.
Rückfließen von Nichttrinkwasser verhindern mit Systemtrenner
Das im Hauptversorgungsnetz fließende Trinkwasser kann hauptsächlich durch das Rückfließen von verunreinigter Flüssigkeit aus direkt angeschlossenen Anlagen stark belastet werden. Dieses als “Flussrichtungswechsel” bezeichnete Phänomen kommt vor, wenn:
a) Der Druck im öffentlichen Wasserleitungsnetz niedriger ist als der im Nebenkreis bestehend Druck (umgekehrte Druckverhältnisse). Diese Situation kann eintreten, wenn eine Rohrleitung des öffentlichen Wasserleitungsnetzes bricht, oder bei starkem Wasserverbrauch eines anderen Verbrauchers am Netz den Leitungsdruck beeinflusst.
b) Sich im Nebenkreis eine Druckerhöhung (Gegendruck) ergibt, z.B. durch Zufluss von gepumptem Brunnenwasser.
Aufbau und Sicherheit eines Systemtrenner
Systemtrenner sind in drei Zonen unterteilt. In der Vorkammer ( Zone 1) ist der Druck höher als in der Mittelkammer (Zone 2), dort wieder höher als in der Ausgangskammer (Zone 3). Der Druckabfall ist in jeder Zone genau bestimmt. Das Ablassventil in Zone 2 öffnet spätestens dann, wenn der Differenzdruck zwischen Vor- und Mittelkammer auf 0,14 bar abgesunken ist (Gefahr des Rückdrückens oder Rücksaugen). Das Wasser aus der Mittelkammer strömt ins Freie. Das Leitungssystem ist unterbrochen und gesichert.
Systemtrenner verbleiben unabhängig von einer Wasserentnahme in Durchflussstellung, solange keine Gefahr des Rückfließens besteht (p 0,14 bar).
Vorteile bieten auch die einfache Wartung und die dreifache Sicherheit (Sicherheit auch noch bei undichtem Ablassventil, Eingangs- oder Ausgangsrückflußverhinderer gegeben). Bei der Verwendung von Edelstahlgehäusen sind das geringe Gewicht und der hohe Korrosionsschutz vorteilhaft.
Wie Funktioniert ein Systemtrenner
Der Systemtrenner mit kontrollierbarem Differenzdruck besteht aus einem Gehäuse mit Inspektionsöffnung, einem vorgeschalteten Rückschlagventil, einem nachgeschalteten Rückschlagventil und einer Ablassvorrichtung. Die beiden Rückschlagventile trennen drei verschiedene Zonen mit drei verschiedenen Drücken: die Eingangskammer die auch als druckreduzierte Zone bezeichnete Mittelkammer sowie die Ausgangskammer. Jede dieser Kammern hat einen Anschluss für ein Druckmessgerät. In der Mittelkammer befindet sich im unteren Gerätebereich die Ablassvorrichtung. Der Schieber der Ablassvorrichtung ist über eine Stange mit der Membran verbunden. Diese bewegliche Einheit wird von der Kontrastfeder nach oben gedrückt. Die Membran trennt die Schaltkammer, die über den Kanal an der vorderen Eingangskammer angeschlossen ist.
Technische Daten
-
Materialien: Gehäuse und Deckel aus entzinkungsfreises DZR CR EN12165 CW602N
-
Materialien: Rückschlagventil und Federn aus rostfreiem Stahl
-
Membranen und Dichtung NBR
-
Arbeitsmedien: Wasser
-
Maximaler Betriebsdruck: 10 bar / Nenndruck PN 10
-
Maximale Betriebstemperatur: 65°C
-
Prüfstutzen für Eingangszone, Mittelzone und Ausgangszone vorhanden
-
Ablassventil für Eingangszone, Mittelzone und Ausgangszone
-
Mit kontrollierter Trennung
-
Intregrierter Sicherungspatrone, Rückflussverhinderer und Ablassventil
-
Ablaufanschluss in HT Rohr DN 40
-
Wasseranschlüsse ISO 7/1- mit Verschraubung in 1/2“ (Zoll) DN 15
-
Zulasungen: DVGW, SVGW, NF, KIWA, WRAS, AS, BELGAQUA, ACS, SITAC,DTI
-
DVGW und SVGW geprüft - Zertifiziert nach EN 12729
-
Geräuschklasse: I (1/2“ - 1 1/4“) Zoll
-
Flüssigkeitskategorie 4 ( DIN 1988 Teil 4)
-
Einsatzbereiche für Anlagen nach DIN EN 1717
-
Einbau (Breite) 130mm
-
Einbau (Höhe) 158mm
-
Durchfluss bei 0,8 bar Druckdifferenz: 2,0 m³/h
-
Trinkwasser zugelassen
-
Schutzanforderungen Anlagentyp Flüssigkeitskat.4 5
-
Sprinkleranlagen, in denen Frostschutzlösungen zum Einsatz kommen
-
Industrietanks
-
Wasserhähne für nicht sanitäre Anwendungen mit Verbindungsrohr
-
Durchlässige Rohre, die nicht für Gärten verwendet und unterirdisch oder in Bodenhöhe verlegt werden, mit oder ohne chemische Zusatzstoffe
-
Primärkreise und Zentralheizungsanlagen in Gebäuden, die nicht zu Wohnzwecken benutzt werden
-
Anlagen mit wiederaufbereitetem Wasser
-
Heizungsanlagen mit Additiven
-
Urinale, WCs und Bidets
-
Gärten von Privathäusern und Wohnanlagen
-
Kleine Beregnungsanlagen ohne Düngemittel oder Insektenbekämpfungsmittel, wie automatische Sprinkleranlagen oder durchlässige Rohre
-
Nahrungsmittelherstellung
-
Flaschenspülanlagen
-
Metzgereien und Fleischhandlungen
-
Molkereien
-
Nahrungsmittelzubereitung
-
Fleischverarbeitende Maschinen
-
Obst- und Gemüsewäsche
-
Medizin
-
Medizinische oder zahnärztliche Geräte mit Eingang unter dem Tank
-
Spülmaschinen für Bettpfannen
-
Bekleidungswaschanlagen in Krankenhäusern
-
Haushaltsgeräte wie Waschtröge, Wannen und Waschbecken
-
Geräte für Dialyse in Krankenhäusern
-
Labors
-
Bestattungsgeräte
-
Catering
-
Flaschenspülgeräte
-
Gewerbliche Geschirrspülmaschinen
-
Geschirrspülmaschinen in Krankenhäusern
-
Getränkeautomaten, bei denen Zutaten oder Kohlensäure (CO2) in den Zulaufoder Verteilerschlauch gespritzt werden
-
Kühlgeräte
-
Obst- und Gemüsewäsche
-
Industrielle und gewerbliche Anwendungen
-
Brauereien und Brennereien
-
Autowaschanlagen und Entfettungsanlagen
-
Gewerbliche Kleiderreinigungsanlagen
-
Reinigungsanlagen für Abwasseranlagen
-
Geräte für chemische Reinigungen
-
Industrielle und chemische Anlagen
-
Industrielle Desinfektionsanlagen
-
Labors
-
Mobile Anlagen, Entleerungsvorrichtungen für Behälter und Kanalisationen
-
Geräte für Druck und Fotografie
-
Wasserspeicherungen für landwirtschaftliche Zwecke
-
Tiertränkanlagen
-
Wasserbehandlungs- und Enthärtungsanlagen, die andere Produkte einsetzen als Salz
-
Druckwasser-Brandschutzanlagen
-
Wasserspeicheranlagen für Brandbekämpfungszwecke
-
Landwirtschaft
-
Kommerzielle Bewässerungen mit Unterflurausgängen oder auf Bodenhöhe und/oder durchlässige Rohre mit oder ohne chemische Zusatzstoffe
-
Hydroponische Anlagen für gewerbliche Zwecke
-
Anwendung von Insektenbekämpfungs- oder Düngemittel
Wartung eines Systemtrenners
Zum Erhalt seiner Funktionsfähigkeit muss der Systemtrenner während seiner Nutzungsdauer regelmäßigen Kontrollen unterzogen werden. Ausbau und Wartung sind aus diesem Grunde besonders einfach konzipiert. Die Komponenten können bei Bedarf ohne Ausbau des Ventilgehäuses aus der Rohrleitung einfach kontrolliert oder ausgewechselt werden.
Die korrekte Verwendung des hydraulischen Systemtrenners Typ BA wird von der neuen Europäischen Norm über die Verhütung von Trinkwasserverunreinigungen durch Rückfließen geregelt. Die Bezugsnorm ist die EN 1717 “Schutz des Trinkwassers vor Verunreinigungen in Trinkwasserinstallationen und allgemeine Anforderungen an Sicherheitseinrichtungen zur Verhütung von Trinkwasserverunreinigungen durch Rükießen” In dieser Normsind die in den Anlagen enthaltenen Wasser nach dem Grad der Gefährdung der menschlichen Gesundheit klassifiziert.
Kategorie 1:
Wasser für denmenschlichen Gebrauch, das direkt aus einer Trinkwasser-Installation entnommen wird.
Kategorie 2:
Flüssigkeit, die keine Gefährdung der menschlichen Gesundheit darstellt. Flüssigkeiten, die für den menschlichen Gebrauch geeignet sind, einschließlich Wasser aus einer Trinkwasserinstallation, dass eine Veränderung in Geschmack, Geruch, Farbe oder Temperatur (Erwärmung/Abkühlung) aufweisen kann.
Kategorie 3:
Flüssigkeit, die eine Gesundheitsgefährdung für Menschen durch die Anwesenheit eines oder mehrerer weniger giftiger Stoffe darstellt.
Kategorie 4:
Flüssigkeit, die eine Gesundheitsgefährdung für Menschen durch die Anwesenheit eines oder mehrerer giftiger oder besonders giftiger Stoffe oder einer oder mehrerer radioaktiver, mutagener oder kanzerogener Substanzen darstellt.
Kategorie 5:
Flüssigkeit, die eine Gesundheitsgefährdung für Menschen durch die Anwesenheit von mikrobiellen oder viruellen Erregern übertragbarer Krankheiten darstellt.
Auf der Grundlage dieser Klassifizierungmüssen in den Wasserversorgungskreisen entsprechend geeignete Rückflussverhinderer eingebaut werden. Die Systemtrenner Typ BA dienen zum Schutz vor dem Verunreinigungsrisiko durch Wasser der Kategorien 1 bis 4. Für die Wasser der Kategorie 5 ist ein hydraulisches Trennbecken einzuplanen. Für diese Anwendung bieten wir eine entsprechende Trinkwassertrennstation an.
