Oxi-Line Basic Filteranlage zur Filtration von Eisen,- Mangan und Schwefelwasserstoff

Oxi-Line Basic Filteranlage zur Filtration von Eisen,- Mangan und Schwefelwasserstoff

Artikelnummer: AQOL-B
EAN: 4262374878197
Kategorie: Oxi-Line Filteranlagen zur Filtration von Eisen - Mangan und Schwefelwasserstoff
Hersteller: Aquintos Wasseraufbereitung

Oxi-Line Basic Filteranlagen für Brunnenwasser, Grundwasser, Brauchwasser und Trinkwasser zur Filtration von Eisen,- Mangan und Schwefelwasserstoff freiem Reinwasser.

Oxi-Line Basic
Anschlussset

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Oxi-Line Basic Filteranlage zur Filtration von Eisen,- Mangan und Schwefelwasserstoff

Die Aquintos Oxi-Line Basic Eisenfilteranlage - Manganfilter ist für Brunnenwasser und Trinkwasser ausgelegt und entfernt Eisen, Mangan und Schwefelwasserstoffe. Aquintos Oxi-Line Basic Filteranlage dient zur Eisen-., Mangan und Schwefelwasserstoffreduzierung. Sie wird bei Eigenwasserversorgungsanlagen bis zu Maximalwerten von 5,0 mg/l Eisen und 2,5 mg/l Mangan und 3 mg/l Schwefelwasserstoff eingesetzt. Bei vorschriftsmäßigem Betrieb und Bedienung, können Reinwasserwerte wie von der TrinkwV gefordert, erreicht werden. Für eine optimale Eisen- und Mangan und Schwefelwasserstoffreduzierung ist ein pH-Wert > 6-9 erforderlich.

Die Oxi-Line Basic Eisenfilteranlage und Manganfilteranlage besteht aus einem freistehenden Polyglass GFK.- Drucktank befüllt mit einem aus Braunstein bestehendem MANGANOX Filtermaterial. Die auf der GFK Polyglass Druckflasche verbaute Handventil-Steuerung ermöglicht eine einfach Rückspülung des MANGANOX.

Oxi-Line Basic Filterprozess:

Aquintos Oxi-Line Basic wird als klassischer Filter verwendet und wird bei Eigenwasserversorgungsanlagen bis zu Maximalwerten von 5,0 mg/l Eisen und 2,5 mg/l Mangan und 3 mg/l Schwefelwasserstoff eingesetzt. Durch einen natürlich hohen Mangandioxidgehalt von MANGANOX bietet es eine höhere Adsorptionskapazität und Aufnahmefähigkeit als andere Filtermedien. Die Grenzwerte von 5,0 mg/l Eisen und 2,5 mg/l Mangan können jedoch in Verbindung von Oxidationsmittel, wie Chlordioxid als katalytisches Medium noch auf 10,0 mg/l Eisen und 5,0 mg/l Mangan verdoppelt werden. Das bedeutet, dass das Oxidationsmittel den Filterprozess beschleunigt, wodurch das MANGANOX schneller mit dem
Eisen, Mangan und Schwefelwasserstoff oxidieren kann. Durch die Oxidation, werden dann die unerwünschten Stoffe vom Brauch -/Trinkwasser gelöst. Die nicht oxidierten Stoffe werden direkt von dem Filtermedium aufgesaugt, welche sich dann in dem Filterbett festsetzen, da das Filtermaterial sehr dicht ist und nicht durchsickern kann. Diese im Filterbett aufgesaugten Stoffe werden während der Rückspülung, welche alle 24 Stunden empfohlen wird, ausgeschwemmt.

Durch die Zugabe von Oxidationsmitteln findet eine kontinuierliche Reaktion statt, die das Filtermedium regeneriert und das MANGANOX auffüllt. Für eine schwierigere Anwendung empfehlen wir unsere Oxi-Line ProPlus Ausführung die Serie ist bereits für den Einsatz von Oxidationsmitteln mit Oxidationsbehälter ausgestattet.

Ihre Vorteile:

Einfache Handventil Steuerung
Effiziente Reduzierung von Eisen, Mangan und Schwefelwasserstoff
Lange Lebensdauer
Lediglich eine regelmäßige Rückspülung erforderlich
Fähig mit Oxidationsmitteln zu arbeiten, wie : CL2 (Gas), Natriumhypochlorid 12,5%, Chlordioxid, Einwirkzeit mit Oxidationszusatz bei der Oxi-Line ProPlus
Wandelt Eisen in Eisendioxid um
Wandelt H2S in Schwefel um
Wandelt Mangan in MnO2 um
Es ist keine chemische Regenerierung erforderlich, kann aber die Lebensdauer verringern
Ermöglicht eine angemessene Reaktionszeit, um die Bildung von Eisenhydroxid zu ermöglichen
Ermöglicht das physikalische Sieben der Eisenhydroxidflocken und des Schwefels, bis das Medium eine Rückspülung erfordert
Ermöglicht die Adsorption von MnO2

Anwendungen:

Entfernung von Eisen bis zu 10 ppm
Entfernung von Mangan bis zu 5 ppm
Entfernung von Schwefelwasserstoff (Geruch nach faulen Eiern) bis zu 3 ppm
Nicht für die Entfernung von Eisenbakterien und Manganbakterien empfohlen
Nicht für die Entfernung von Tanninen und organischen Stoffen empfohlen
Empfohlen Vorfilter für gröbere Sand.- und Schwebeteilchen zum Schutz der Steuereinheit

Wird die Filteranlage ohne Anschlussarmatur erworben, MUSS für den Betrieb und die Inbetriebnahme ein Ausgangskugelhahn unmittelbar im Wasserausgang eingesetzt werden.

Bei der Erstspülung wird der gesamte Feinstaub über den Spülschlauch mit ausgeschwemmt. Diese Erstespülung ist zwingend erforderlich bevor das Wasser eingespeisst wird.

Unsere Anschlusssets wahlweise in der Variation verfügbar.

Set 1
Abwasserschlauch
Schlauchschelle

Set 2
Abwasserschlauch
Schlauchschelle
2x Panzerschlauch LC-Flex 1,5m

Set 3
Abwasserschlauch
Schlauchschelle
2x Panzerschlauch LC-Flex 1,5m
1x Montageblock 1"IGx1"AG

Set 4
Abwasserschlauch
Schlauchschelle
2x Panzerschlauch LC-Flex 1,5m
1x Montageblock 1"IGx1"AG
1x Big Blue Filtergehäuse 20" 1"IG
4x Big Blue Sedimentfilter 50µ
1x Big Blue Filtergehäuseschlüssel
1x Big Blue Montageplatt

Model	1035 Basic	1044 Basic	1054 Basic	1252 Basic
Leistungsdaten
Durchflussleistung	0,9 m³	1,2 m³	1,6 m³	2,0 m³
Fließdruck min.	2 bar	2 bar	2 bar	2 bar
Fließdruck max.	8 bar	8 bar	8 bar	8 bar
Betriebsdurchfluss	15 l/min	20 l/min	26,6 l/min	33,33 l/min
Rückspülung Brunnenpumpenleistung	1,3 m³/h	1,5 m³/h	1,7 m³/h	2,0 m³
Rückspülmenge in 15 min	0,32 m³	0,375 m³	0,425 m³	0,5 m³
Empfohlene Rückspülung Backwash	10 min	10 min	10 min	10 min
Empfohlene Rückspülung Rinse	10 min	10 min	10 min	10 min
Rückspülhäufigkeit alle	24 Std.	24 Std.	24 Std.	24 Std.
Entfernt Eisen bis	5 mg/l	5 mg/l	5 mg/l	5 mg/l
Entfernt Mangan bis	2,5 mg/l	2,5 mg/l	2,5 mg/l	2,5 mg/l
Entfernt Schwefelwasserstoff bis	3 mg/l	3 mg/l	3 mg/l	3 mg/l
pH Wert	6 – 9	6 – 9	6 – 9	6 – 9
Wassertemperatur min.- max.	3 – 30°C	3 – 30°C	3 – 30°C	3 – 30°C
Physikalische Daten
Höhe	954 mm	1317 mm	1593 mm	1543 mm
Durchmesser	254 mm	254 mm	254 mm	305 mm
Polyglass Drucktank Typ	10x35	10x44	10x54	12x52
Gesamtvolumen	38,3 Liter	48,8 Liter	61 Liter	84,7 Liter
Drucktanköffnung	2,5 Zoll	2,5 Zoll	2,5 Zoll	2,5 Zoll
Mangandioxid Inhalt	22,5 Liter	30 Liter	39 Liter	53 Liter
Mangandioxid Inhalt	38,25 Kg	51 Kg	66 kg	90 kg
Filterkies Inhalt	2,5 Liter	4 Liter	4 Liter	6 Liter
Mangandioxid Körnung mm	0,4 – 2,4 mm	0,4 – 2,4 mm	0,4 – 2,4 mm	0,4 – 2,4 mm
Filterkies Körnung mm	2 – 3,15 mm	2 – 3,15 mm	2 – 3,15 mm	2 – 3,15 mm
Gewicht der gesamten Anlage	45 kg	60 kg	75 kg	105 kg
Steuerventil
Aquintos manuelle Spülung	Handbetrieb	Handbetrieb	Handbetrieb	Handbetrieb
Anschlussnennweite = DN25	1“ AG	1“ AG	1“ AG	1“ AG
Abwasseranschlussschlauch	13 mm	13 mm	13 mm	13 mm
Stromanschluss	-	-	-	-
Artikelnummer	AQOL1035B	AQOL1044B	AQOL1054B	AQOL1252B

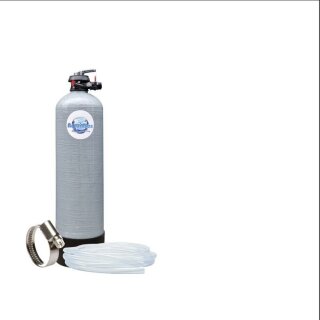

Oxi-Line 1035 Basic

Leistungsdaten Model: Oxi-Line 1035 Basic

Durchflussleistung: 0,9 m³

Fließdruck min.: 2 bar

Fließdruck max.: 8 bar

Betriebsdurchfluss: 15 l/min

Rückspülung Brunnenpumpenleistung: 1,3 m³/h

Rückspülmenge in 15 min: 0,32 m³

Empfohlene Rückspülung Backwash: 10 min

Empfohlene Rückspülung Rinse: 10 min

Rückspülhäufigkeit alle: 24 Std.

Entfernt Eisen bis: 5 mg/l

Entfernt Mangan bis: 2,5 mg/l

Entfernt Schwefelwasserstoff bis: 3 mg/l

pH Wert: 6 – 9

Wassertemperatur min.- max.: 3 – 30°C

Physikalische Daten

Höhe: 954 mm

Durchmesser: 254 mm

Polyglass Drucktank Typ: 10x35

Gesamtvolumen: 38,3 Liter

Drucktanköffnung: 2,5 Zoll

Mangandioxid Inhalt: 22,5 Liter

Mangandioxid Inhalt: 38,25 Kg

Filterkies Inhalt: 2,5 Liter

Gewicht der gesamten Anlage: 45 kg

Steuerventil

Aquintos manuelle Spülung: Handbetrieb

Anschlussnennweite = DN25: 1“ AG

Abwasseranschlussschlauch: 13 mm

Stromanschluss: -

Artikelnummer: AQOL1035B

Oxi-Line 1044 Basic

Leistungsdaten Model: Oxi-Line 1044 Basic

Durchflussleistung: 1,2 m³

Fließdruck min.: 2 bar

Fließdruck max.: 8 bar

Betriebsdurchfluss: 20 l/min

Rückspülung Brunnenpumpenleistung: 1,5 m³/h

Rückspülmenge in 15 min: 0,375 m³

Empfohlene Rückspülung Backwash: 10 min

Empfohlene Rückspülung Rinse: 10 min

Rückspülhäufigkeit alle: 24 Std.

Entfernt Eisen bis: 5 mg/l

Entfernt Mangan bis: 2,5 mg/l

Entfernt Schwefelwasserstoff bis: 3 mg/l

pH Wert: 6 – 9

Wassertemperatur min.- max.: 3 – 30°C

Physikalische Daten

Höhe: 1317 mm

Durchmesser: 254 mm

Polyglass Drucktank Typ: 10x44

Gesamtvolumen: 48,8 Liter

Drucktanköffnung: 2,5 Zoll

Mangandioxid Inhalt: 30 Liter

Mangandioxid Inhalt: 51 Kg

Filterkies Inhalt: 4 Liter

Gewicht der gesamten Anlage: 60 kg

Steuerventil

Aquintos manuelle Spülung: Handbetrieb

Anschlussnennweite = DN25: 1“ AG

Abwasseranschlussschlauch: 13 mm

Stromanschluss: -

Artikelnummer: AQOL1044B

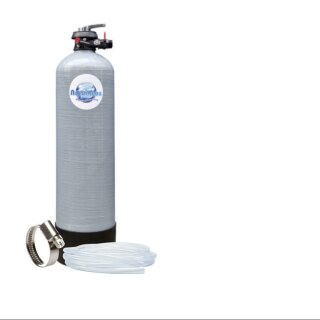

Oxi-Line 1054 Basic

Leistungsdaten Model: Oxi-Line 1054 Basic

Durchflussleistung: 1,6 m³

Fließdruck min.: 2 bar

Fließdruck max.: 8 bar

Betriebsdurchfluss: 26,6 l/min

Rückspülung Brunnenpumpenleistung: 1,7 m³/h

Rückspülmenge in 15 min: 0,425 m³

Empfohlene Rückspülung Backwash: 10 min

Empfohlene Rückspülung Rinse: 10 min

Rückspülhäufigkeit alle: 24 Std.

Entfernt Eisen bis: 5 mg/l

Entfernt Mangan bis: 2,5 mg/l

Entfernt Schwefelwasserstoff bis: 3 mg/l

pH Wert: 6 – 9

Wassertemperatur min.- max.: 3 – 30°C

Physikalische Daten

Höhe: 1593 mm

Durchmesser: 254 mm

Polyglass Drucktank Typ: 10x54

Gesamtvolumen: 61 Liter

Drucktanköffnung: 2,5 Zoll

Mangandioxid Inhalt: 39 Liter

Mangandioxid Inhalt: 66 kg

Filterkies Inhalt: 4 Liter

Gewicht der gesamten Anlage: 75 kg

Steuerventil

Aquintos manuelle Spülung: Handbetrieb

Anschlussnennweite = DN25: 1“ AG

Abwasseranschlussschlauch: 13 mm

Stromanschluss: -

Artikelnummer: AQOL1054B

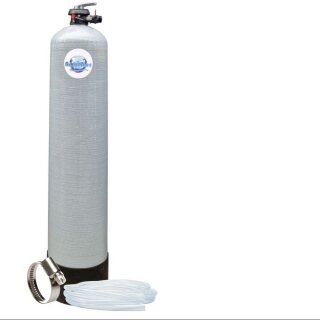

OxiLine 1252 Basic

Leistungsdaten Model: OxiLine 1252 Basic

Durchflussleistung: 2,0 m³

Fließdruck min.: 2 bar

Fließdruck max.: 8 bar

Betriebsdurchfluss: 33,33 l/min

Rückspülung Brunnenpumpenleistung: 2,0 m³/h

Rückspülmenge in 15 min: 0,5 m³

Empfohlene Rückspülung Backwash: 10 min

Empfohlene Rückspülung Rinse: 10 min

Rückspülhäufigkeit alle: 24 Std.

Entfernt Eisen bis: 5 mg/l

Entfernt Mangan bis: 2,5 mg/l

Entfernt Schwefelwasserstoff bis: 3 mg/l

pH Wert: 6 – 9

Wassertemperatur min.- max.: 3 – 30°C

Physikalische Daten

Höhe: 1543 mm

Durchmesser: 305 mm

Polyglass Drucktank Typ: 12x52

Gesamtvolumen: 84,7 Liter

Drucktanköffnung: 2,5 Zoll

Mangandioxid Inhalt: 53 Liter

Mangandioxid Inhalt: 90 kg

Filterkies Inhalt: 6 Liter

Gewicht der gesamten Anlage: 105 kg

Steuerventil

Aquintos manuelle Spülung: Handbetrieb

Anschlussnennweite = DN25: 1“ AG

Abwasseranschlussschlauch: 13 mm

Stromanschluss: -

Artikelnummer: AQOL1252B
