Beschreibung der MEC 700 WS 1,5 CI Industrielle- Einzelenthärtungsanlage- Enthärtungsanlage
Einzelenthärtungsanlage MEC 700 (Industrie - Ionenaustauscher) mit separatem (Salz) Solebehälter.
Mit einem Zentralsteuerventil Clack WS 1,5 CI mengengesteuert-computergesteuert.
Über das LED Display des Zentralsteuerventil Clack WS 1,5 CI der Einzelenthärtungsanlage kann der
momentane Arbeitsschritt abgelesen werden.
Durch das lernfähige Zentralsteuerventil der Einzelenthärtungsanlage – Wasserenthärter wird Ihr Wasser-
verbrauch der letzten 61 Tage ermittelt. Diesen Wert benötigt das Zentralsteuerventil der Enthärtungsanlage
einmal 2 Uhr Nachts um die Restkapazität zur nächsten Regeneration zu errechnen.
Beispiel Sie verbrauchen am Tag 500 Liter.
Das Zentralsteuerventil der Einzel- Enthärtungsanlage WS 1,5 CI ermittelt das Restvolumen und stellt
fest, dass zur nächsten Regeneration noch 350 Liter verbleiben. Die Regeneration findet noch in der gleichen
Nacht statt, damit Ihnen im täglichen Ablauf jederzeit weiches, weniger kalkhaltiges Wasser zur Verfügung steht.
Die Vorteile
-
Schützt vor Kalkinfakt
-
Spart Energie
-
Weichwasser-Komfort auf Bedarf abgestimmt
-
Umweltfreundliche Sparbesalzung
-
Automatische Regeneration
-
Zwangsregeneration
-
Großer Durchfluss durch das 1,5“ Zentralsteuerventil Clack WS1 1,5CI

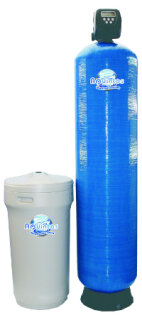

Aufbau der MEC 700 Industrie- Einzelenthärtungsanlage – Enthärtungsanlange
Eine freistehende GFK Druckflasche gefüllt mit hochwertigem Regenerationsmaterial
(Ionenaustauscherharz). Das darauf verschraubte Zentralsteuerventil Clack WS1 1,5 CI,
sowie der Absaugeinrichtung (Schwimmerschalter) der im Salzsolebehälter verbaut wird,
stellt die Einzelenthärtungsanlage da. Der umliegende Bereich im Solebehälter wird als
Salzlager verwendet. In dem wird die Salzsole gebildet, welche für die Regeneration
(Rückspülung) der Wasserenthärtungsanlage benötigt wird.
Regeneration der MEC 700 WS 1,5 CI Industrie- Einzelenthärtungsanlage – Enthärtungsanlage
Die von uns voreingestellte Regenerationszeit im Zentralsteuerventil WS 1,5 CI am Einzelenthärter
wird über eine Mengensteuerung ausgelöst und auf 2 Uhr nachts voreingestellt, so dass Ihnen im
täglichen Ablauf jeder Zeit weniger kalkhaltiges Wasser zur Verfügung steht.
Die Regeneration, sollte zu einem Zeitpunkt stattfinden, in der Sie so gut wie keinen Wasserverbrauch
haben. Den während einer Regeneration, steht Ihnen ganz normales Rohwasser (Stadtwasser) zur Verfügung.
Bei mengengesteuerten Wasserenthärter verfügt das Clack Zentralsteuerventil WS 1,5 CI über einen
integrierten Wasserzähler, welcher den Verbrauch ermittelt und dementsprechend die Regeneration
einleitet. Nach erreichen der angegeben Kapazität der Einzelenthärtungsanlage, welche durch die
vorort ermittelte Wasserhärte und durch den eigenen Wasserverbrauch ermittelt wurde.
Bei der Regeneration der Wasserentkalkung auf Basis des Ionenaustauschverfahren wird
Natriumchlorid (eine sehr hochkonzentrierte Kochsalzlösung) über das Harzbett geführt, welches das
Filtermaterial desinfiziert und anschliessend rückstandsfrei ausspült. Im Wasser sind nach einer
Regeneration keinerlei Geschmacksveränderungen zu befürchten.
Die Enthärtungsanlage regeneriert nach dem Aufstromverfahren, welches eine bessere Verteilung der
Sole im Filter bewirkt und auch am sparsamsten im Wasserverbrauch arbeitet. Bei der Regeneration
der Wasserenthärtungsanlage wird eine so hochkonzentrierte Kochsalzlösung verwendet, das eine
Keimbildung unmöglich ist.
Funktionsweise und Ablauf der Regeneration unserer MEC 700 Industrie- Einzel- Enthärtungsanlage-
Regenerationszyklus 1 Rückspülen
Regenerationszyklus 2 Sole einsaugen und langsam spülen
Regenerationszyklus 3 Schnellspülen
Regenerationszyklus 4 Solebehälter füllen
Zwangsregeneration der MEC 700 Industrielle- Einzelenthärtungsanlage – Enthärtungsanlage
Die voreingestellte Zwangsregeneration von 7 Tagen, einer Enthärtungsanlage ist nötig wenn
Sie zum Beispiel für eine Woche Urlaub machen. Die Enthärtungsanlage regeneriert am 7. Tag
um eine Keimbildung zu verhindern.
Die von uns verwendeten Zentralsteuerventile der Marke ,,Clack“ WS 1,5 CI sind sehr weit verbreitet.
Die ausgereiften und langjährigen Erfahrungen des Herstellers / Vorlieferanten lassen auf eine lange
Lebensdauer unserer Enthärtungsanlagen schliessen.
Das Enthärterharz (Regenerationsmaterial) ist Trinkwasser und Lebensmittel
zugelassen. Zulassungsnummer: US RDA 21CFR 173.25
Technische Daten der MEC 700 Industrielle- Einzelenthärtungsanlage – Enthärtungsanlage
|
Industrielle- Einzelenthärtungsanlage - Enthärtungsanlage MEC 700 mit separatem Solebehälter
|
|
MEC 700
|
|
Kapazität bei 10° dH
|
l
|
70000
|
|
Kapazität bei 15° dH
|
l
|
52500
|
|
Kapazität bei 20° dH
|
l
|
35000
|
|
Salzverbrauch (bei Vollbesalzung mit 160 g NaCi pro liter Harz)
|
kg
|
28
|
|
Harzinhalt
|
l
|
175
|
|
Salzvorrat
|
kg
|
400
|
|
Drucktanktyp
|
GFK
|
18x65
|
|
Maximaldurchflussleistung des Clack WS 1,5 CI
|
m³/h
|
13.60
|
|
Anlagendurchfluss nach DIN 19636 (20° dH auf 8° dH)
|
m³/h
|
13,60
|
|
Anlagendurchfluss von 20° dH auf 0,5° dH (40 BV/h)
|
m³/h
|
7
|
|
Rohwasserfließdruck min.
|
bar
|
1,4
|
|
Rohwasserfließdruck max.
|
bar
|
8,6
|
|
Druckverlust bei Nenndurchfluss(bei 12° Wassertemperatur)
|
bar
|
1,5
|
|
Wassertemperatur max.
|
C°
|
30
|
|
Wasseranschlüsse
|
Zoll / IG
|
1 ½“
|
|
Wasseranschlusshöhe
|
mm
|
1781
|
|
Abwasserablaufhöhe
|
mm
|
1791
|
|
Steuerventil bei MEC (Mengen und Zeitsteuerung)
|
Clack
|
WS 1,5 CI
|
|
Stromanschluss
|
V/Hz
|
230/50/12V
|
|
Stromverbrauch
|
W
|
3
|
|
Regenerationszeit
|
Min
|
60
|
|
Fassungsvermögen Solebehälter
|
l
|
340
|
|
Höhe Solebehälter
|
mm
|
1150
|
|
Durchmesser Solebehälter
|
Ø mm
|
635
|
|
Höhe Überlauf Solebehälter
|
mm
|
950
|
|
Gesamtbreite der Anlage mit Soletank
|
mm
|
486
|
|
Tiefe
|
mm
|
1200
|
|
Gesamthöhe inkl. Verrohrung und 3-Wegeventil
|
mm
|
2275
|
|
Gewicht (ohne Soletank)
|
kg
|
195
|
|
Bestellnummer
|
|
AQMEC700
|
Anschluss-Set im Lieferumfang enthalten, bestehend aus:
-
2 x DVGW-geprüfte Panzerschläuche in
ÜM1,5“ x ÜM1,5“ DN40 Länge 1000 mm
-
2 x 1,5“ BSPT Anschlussstücke
-
4 x 1,5“ Flachdichtung
-
Abwasser und Überlaufschlauch Länge 2000 mm
-
Härtemessbesteck (Doppelpackung) zum Ermitteln der
Gesamthärte- im Rohwasser und Resthärte- im Weichwasser
-
Einbau- und Bedienungsanleitung
Gegen Aufpreis erhalten Sie in unserem Shop einen Montageblock
und einen Systemtrenner DIN DVGW-geprüft für den Versicherungsschutz
Versandgewicht: 195 kg
