Beschreibung der MEC 1400 WS 1,5 CI Industrielle- Einzelenthärtungsanlage- Enthärtungsanlage
Einzelenthärtungsanlage MEC 1400 (Industrie - Ionenaustauscher) mit separatem (Salz) Solebehälter
mit einem Zentralsteuerventil Clack WS 1,5 CI mengengesteuert-computergesteuert.
Über das LED Display des Zentralsteuerventil Clack WS 1,5 CI der Einzelenthärtungsanlage kann der
momentane Arbeitsschritt abgelesen werden.
Durch das lernfähige Zentralsteuerventil der Einzelenthärtungsanlage – Wasserenthärter wird Ihr Wasser-
verbrauch der letzten 61 Tage ermittelt.Diesen Wert benötigt das Zentralsteuerventil der Enthärtungsanlage
einmal 2 Uhr Nachts um die Restkapazität zur nächsten Regeneration zu errechnen.
Beispiel Sie verbrauchen am Tag 500 Liter.
Das Zentralsteuerventil der Einzelenthärtungsanlage WS 1,5 CI ermittelt das Restvolumen, stellt fest zur
nächsten Regeneration verbleiben 350 Liter. Die Regeneration findet noch in der gleichen Nacht statt,
damit Ihnen im täglichen Ablauf jederzeit weiches, weniger kalkhaltiges Wasser zur Verfügung steht.
Die Vorteile
-
Schützt vor Kalkinfakt
-
Spart Energie
-
Weichwasser-Komfort auf Bedarf abgestimmt
-
Umweltfreundliche Sparbesalzung
-
Automatische Regeneration
-
Zwangsregeneration
-
Großer Durchfluss durch das 1,5“ Zentralsteuerventil Clack WS 1,5 CI

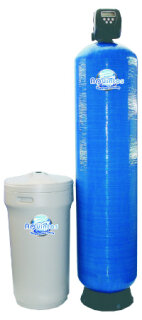

Aufbau der MEC 1400 Industrie- Einzelenthärtungsanlage – Enthärtungsanlange
Eine freistehende GFK Druckflasche gefüllt mit hochwertigem Regenerationsmaterial
(Ionenaustauscherharz). Das darauf verschraubte Zentralsteuerventil Clack WS 1,5 CI,
sowie der Absaugeinrichtung (Schwimmerschalter) der im Salzsolebehälter verbaut wird,
stellt die Einzelenthärtungsanlage da. Der umliegende Bereich im Solebehälter wird als
Salzlager verwendet. In dem wird die Salzsole gebildet, welche für die Regeneration
(Rückspülung) der Wasserenthärtungsanlage benötigt wird.
Regeneration der MEC 1400 WS 1,5 CI Industrie- Einzelenthärtungsanlage – Enthärtungsanlage
Die von uns voreingestellte Regenerationszeit im Zentralsteuerventil WS 1,5 CI am Einzelenthärter wird über eine Mengensteuerung ausgelöst und auf 2 Uhr nachts voreingestellt, so dass Ihnen im täglichen Ablauf jeder Zeit weniger kalkhaltiges Wasser zur Verfügung steht. Die Regeneration, sollte zu einem Zeitpunkt stattfinden, in der Sie so gut wie keinen Wasserverbrauch haben. Denn während einer Regeneration, steht Ihnen ganz normales Rohwasser zur Verfügung. Bei mengengesteuerten Wasserenthärter verfügt das Clack Zentralsteuerventil WS 1,5 CI über einen integrierten Wasserzähler, welcher den Verbrauch ermittelt und dementsprechend die Regeneration einleitet.
Nach Erreichen der angegeben Kapazität der Einzelenthärtungsanlage, welche durch die vor Ort ermittelte Wasserhärte und durch den eigenen Wasserverbrauch ermittelt wurde.Bei der Regeneration der Wasserentkalkung auf Basis des Ionenaustauschverfahren wird Natriumchlorid (eine sehr hochkonzentrierte Kochsalzlösung) über das Harzbett geführt, welches das Filtermaterial desinfiziert und anschliessend rückstandsfrei ausspült. Im Wasser sind nach einer Regeneration keinerlei Geschmacksveränderungen zu befürchten. Die Enthärtungsanlage regeneriert nach dem Abstrom-verfahren, welches eine bessere Verteilung der Sole im Filter bewirkt und auch am sparsamsten im Wasserverbrauch arbeitet. Bei der Regeneration der Wasserenthärtungsanlage wird eine so hochkonzentrierte Kochsalzlösung verwendet, das eine Keimbildung unmöglich ist.
Funktionsweise und Ablauf der Regeneration unserer MEC 1400 Industrie- Einzel- Enthärtungsanlage-
Regenerationszyklus 1 Rückspülen
Regenerationszyklus 2 Sole einsaugen und langsam spülen
Regenerationszyklus 3 Schnellspülen
Regenerationszyklus 4 Solebehälter füllen
Zwangsregeneration der MEC 1400 Industrielle- Einzelenthärtungsanlage – Enthärtungsanlage
Die voreingestellte Zwangsregeneration von 7 tagen, einer Enthärtungsanlage ist nötig wenn
Sie zum Beispiel für eine Woche Urlaub machen. Die Enthärtungsanlage regeneriert am 7. Tag
um eine Keimbildung zu verhindern.
Die von uns verwendeten Zentralsteuerventile der Marke ,,Clack“ WS 1,5 CI sind sehr weit verbreitet.
Die ausgereiften und langjährigen Erfahrungen des Herstellers / Vorlieferanten lassen auf eine lange
Lebensdauer unserer Enthärtungsanlagen schliessen.
Das Enthärterharz (Regenerationsmaterial) ist Trinkwasser und Lebensmittel
zugelassen. Zulassungsnummer: US RDA 21CFR 173.25
Technische Daten der MEC 1400 Industrielle- Einzelenthärtungsanlage – Enthärtungsanlage
|
Industrielle- Einzelenthärtungsanlage - Enthärtungsanlage MEC 1400 mit separatem Solebehälter
|
|
MEC 1400
|
|
Kapazität bei 10° dH
|
l
|
140000
|
|
Kapazität bei 15° dH
|
l
|
105000
|
|
Kapazität bei 20° dH
|
l
|
70000
|
|
Salzverbrauch (bei Vollbesalzung mit 160 g NaCi pro liter Harz)
|
kg
|
56
|
|
Harzinhalt
|
l
|
350
|
|
Salzvorrat
|
kg
|
700
|
|
Drucktanktyp
|
GFK
|
24x72
|
|
Maximaldurchflussleistung des Clack WS 1,5 CI
|
m³/h
|
13.60
|
|
Anlagendurchfluss nach DIN 19636 (20° dH auf 8° dH)
|
m³/h
|
13,60
|
|
Anlagendurchfluss von 20° dH auf 0,5° dH (40 BV/h)
|
m³/h
|
13,60
|
|
Rohwasserfließdruck min.
|
bar
|
1,4
|
|
Rohwasserfließdruck max.
|
bar
|
8,6
|
|
Druckverlust bei Nenndurchfluss(bei 12° Wassertemperatur)
|
bar
|
1,5
|
|
Wassertemperatur max.
|
C°
|
30
|
|
Wasseranschlüsse
|
Zoll / IG
|
1 ½“
|
|
Wasseranschlusshöhe
|
mm
|
1975
|
|
Abwasserablaufhöhe
|
mm
|
1985
|
|
Steuerventil bei MEC (Mengen und Zeitsteuerung)
|
Clack
|
WS 1,5 CI
|
|
Stromanschluss
|
V/Hz
|
230/50/12V
|
|
Stromverbrauch
|
W
|
3
|
|
Regenerationszeit
|
Min
|
60
|
|
Fassungsvermögen Solebehälter
|
l
|
670
|
|
Höhe Solebehälter
|
mm
|
1150
|
|
Durchmesser Solebehälter
|
Ø mm
|
885
|
|
Höhe Überlauf Solebehälter
|
mm
|
950
|
|
Gesamtbreite der Anlage mit Soletank
|
mm
|
1600
|
|
Tiefe
|
mm
|
900
|
|
Gesamthöhe
|
mm
|
2465
|
|
Gewicht (ohne Soletank)
|
kg
|
358
|
|
Bestellnummer
|
|
AQMEC1400
|
Anschluss-Set im Lieferumfang enthalten, bestehend aus:
-
2 x DVGW-geprüfte Panzerschläuche in
ÜM1,5“ x ÜM1,5“ DN40 Länge 1000 mm
-
2 x 1,5“ BSPT Anschlussstücke
-
4 x 1,5“ Flachdichtung
-
Abwasser und Überlaufschlauch Länge 2000 mm
-
Härtemessbesteck (Doppelpackung) zum Ermitteln der
Gesamthärte- im Rohwasser und Resthärte- im Weichwasser
-
Einbau- und Bedienungsanleitung
Gegen Aufpreis erhalten Sie in unserem Shop einen Montageblock
und einen Systemtrenner DIN DVGW-geprüft für den Versicherungsschutz
Versandgewicht: 358 kg
