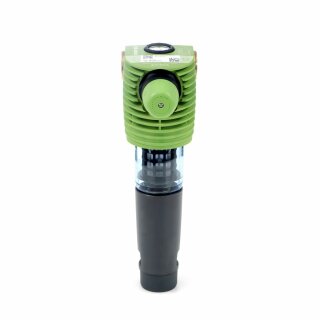

Grünbeck Rückspülfilter BOXER RDX 1'' DN 25 mit Druckminderer 101530
Der Rückspülfilter BOXER RDX wird unmittelbar nach dem Hauswasserzähler (DIN EN 806-2) installiert, und kann an dieser Stelle das Wasser bereits von ungelösten Verunreinigungen (Partikeln) befreien, sodass Ihre Hauswasser-installation, sowie Endgeräte, durch diese Partikel, im Laufe der Zeit, nicht in Mitleidenschaft gezogen werden.
Durch die Eingangsseite, des Rückspülfilters BOXER RDX, strömt das ungefilterte Wasser durch die Filterkerze und filtert alle Fremdpartikel, mit einer Größe von > 100 μm, heraus. Diese Fremdpartikel haften, abhängig von deren Größe und Gewicht, an der Filterkerze oder sie fallen nach unten in die Filterglocke. Daraufhin läuft das Frisch gefilterte Wasser durch den Reinwasserausgang in Ihre Hausinstallation.
Darüber hinaus besitzt der Rückspülfilter BOXER KDX einen, durchflussoptimierten und nach DIN EN 1567 ausgelegten, Druckminderer. Mit diesem kann der Nachdruck auf der Entnahmeseite auf 1 – 6 bar eingestellt werden. Die Werkseinstellung beträgt 4 bar.
Wenn Sie das Rückspülhandrad, des Rückspülfilters BOXER RDX, bis zum Anschlag aufdrehen öffnet sich der Kanal und die Rückspülung wird ausgelöst. Hierbei fließt das Wasser in umgekehrter Richtung zur normalen Filtration, wodurch die am Filter haftenden Partikel gelöst und zum Kanal ausgespült werden. Es wird empfohlen diesen Vorgang alle 2 Monate zu wiederholen.
Bei der Konstruktion achtet Grünbeck besonders auf die Qualität und darauf das alle Gesetzlichen Vorgaben erfüllt werden. So erfüllt der Rückspülfilter BOXER RDX die Vorgaben der DIN EN 13443-1 und DIN 19628. Außerdem entsprechen alle Wasserberührten Teile der Trinkwasserverordnung, dies wurde mit den Prüfgrundlagen, KTW, DVGW W 270 und DIN 50930-6 sichergestellt.
-
Anschlussflansch inkl. Wasserzählerverschraubungen aus entzinkungsbeständigem Messing mit Dichtungen und Edelstahlschrauben.
- Das Filterelement besteht aus einem Edelstahlgewebe.
- Der Wartungsring lässt sich einstellen, sodass Sie die nächste Rückspülung, oder Wartung, nicht versäumen.
- Das ergonomisch geformte Handrad dient der leichteren Auslösung der Rückspülfunktion.
- Die Transparent-blaue Filterglocke lässt sich von Hand ein- bzw. ausschrauben.
-
Die Nennweite des Kanalanschlusses ist DN 50 nach DIN EN 1717 für die Anbindung zur Kanalableitung mit integriertem Auslauf
- Die Filterkerze ist auswechselbar und besteht aus einem Polyestergewebe. Die DIN EN 806-5 schreibt einen Filterwechsel
- alle 6 Monate vor, dies verhindert das sich schädliche Keime am Filter bilden und so das Wasser verunreinigen.
- Auf der Ausgansseite integrierter Druckminderer mit Manometer
- Alle von Grünbeck eingesetzten Materialien sind recycelbar.
Wichtig bitte beachten!
Setzten Sie sich vor dem Einbau mit den Technischen Daten sowie den allgemeinen Richtlinien auseinander. Beachten Sie, darüber hinaus, die Örtlichen Installationsvorschriften Ihres Wassernetzbetreibers. Außerdem muss der Installationsort frostsicher sein und der Filter darf keinen Chemikalien, Farbstoffen, Lösungsmitteln, Dämpfen oder direkter Sonnenbestrahlung ausgesetzt sein. Bitte beachten Sie auch das der Installationsort gut zugänglich sein muss um Störungsfreie Wartungsarbeiten zu Gewährleisten.
Technische Daten
Rückspülfilter zum Schutz der Hausinstallation, Verschmutzungsgrad durch transparente Filterglocke jederzeit von außen optisch feststellbar
- für den Einbau unmittelbar nach der Wasserzähleranlage
- zum Schutz der Hausinstallation entspricht DIN EN 806-2 DVGW
- Rückspülfilter entspricht DIN EN 13443-1, 19628
- Verschmutzungsgrad durch transparente Filterglocke jederzeit von außen optisch feststellbar
bestehend aus:
- Anschlussflansch aus entzinkungsarmen Messing für waagrechten und senkrechten Einbau
- einschließlich Wasserzählerverschraubung
- Filterkopf aus hochfestem, strömungstechnisch geformtem, technischem Kunststoff
- integrierter 12-teiliger Datumsanzeige für Wartung entspricht DIN EN 806-5
- einschließlich Druckminderer 1 bis 6 bar, werkseitig auf 4 bar eingestellt
- inkl. Manometer 0-10 bar
- im Filterkopf stoßsicher eingebettet
- transparent-blauer Filterglocke, gegen übliche Haushaltsreiniger beständig
- inkl. druckschlagarmen Rückspülventil
- selbst bei hohem Wasserdruck leicht bedienbar
- sowie kindersicherem, selbstschließendem Rückspülventil
- und Kanalanschluss DN 50 entspricht DIN EN 1717
- Filtergewebe aus Edelstahl
Technische Daten:
- Anschluss: 1" R
- Durchfluss entspricht DIN EN 1567: 3,6 cbm/h
- Anfangsdruckverlust: 0,2 bar
- Nenndruck (PN): PN 16 bei 30 Grad C
- Durchlassweite: 100 µm
- Druckminderer einstellbar von: 1 - 6 bar
- Werkseinstellung: 4 bar
- Einbaulänge ohne Verschraubung: 100 mm
- Einbaulänge mit Verschraubung: 182 mm
- Gesamthöhe: 330 mm
Fabrikat: Grünbeck
Artikelnummer: 101530
