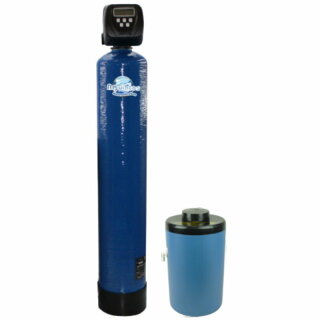

Beschreibung der Greensand Plus Eisen- und Manganfilteranlage
Vollautomatisch arbeitende Eisen und Mangan Filteranlage zur Filtration von Trink-,
Brunnen- und Brauchwasser. Das Steuerventil Clack WS 1 CI bietet Ihnen die
Möglichkeit Intervalle wie Rückspülzeiten und Regeneration nach bedarf frei zu
programmieren. Für die Regeneration befindet sich am hinterem Teil des Steuerventils
der Anschluss für den Vorratsbehälter in dem Kaliumpermanganat gelöst wird.
Der zweite Anschluss ist der Abwasseranschluss für die Rückspülung welche von uns
vorprogrammiert wird oder auf Kundenwunsch geändert werden kann.
Der Druckbehälter besteht aus einem korrosionsbeständigem GFK mit Einbauten zur
Wasserverteilung und Filterfüllung.
Auf Kundenwunsch bieten wir Ihnen auch größere GREENSAND Plus Filteranlagen
an. Pendelfilteranlagen (24 Stundenbetrieb möglich), Parallelfilteranlagen mit
automatischer Zuschaltung weiterer Filterstufen bei stark schwankenden Durchsatz-
leistungen. Diese Anlagentypen werden auf Kundenwunsch mit dem Kunden zusammen
ausgelegt.
Regeneration
Diskontinuierliche Regeneration
Menge an Regeneriermittel: pro Liter GREENSAND PLUS werden 2,0 – 4,0g KMnO4 benötigt.
Mindestkontaktzeit 30 Minuten
Die Regeneration sollte vor der vollkommenen Erschöpfung des Filtermaterials erfolgen.
Kontinuierliche Regenerierung
Das Regeneriermittel wird kontinuierlich zu dosiert. Die nötige Menge an Regeneriermittel
ist von der Rohwasserqualität abhängig.
Pro 1 mg/l Fe2+ wird ca. 1,0 mg/l KMnO4 oder Chlor benötigt.
Pro 1 mg/l Mn2+ wird ca. 2,0 mg/l KMnO4 oder Chlor benötigt.
Pro 1 mg/l H2S wird ca. 5,0 mg/l KMnO4 oder Chlor benötigt.
Eine weitere Regenerierung ist nicht erforderlich.
GREENSAND PLUS wird in der nicht regenerierten Form geliefert. Daher ist es notwendig
das Material vor Inbetriebnahme mit einer Kaliumpermanganatlösung zu aktivieren.
Pro Liter GREENSAND PLUS sollten 4 mg KMnO4 dosiert werden. Die Kontaktzeit sollte
mindestens 4 Stunden betragen. Anschliessend muss das Filterbett so lange gespült werden,
bis das Wasseram Filterausgang wieder klar ist.
Einsatzorte für die Greensand Plus Eisen und Mangan Filteranlage
Für die unzähligen Anwendungen im gewerblichen / industriellen Bereich sind nur
einige Beispiele aufgeführt.
Hier können jedoch auch erlaubte Mengen bereits störend sein:
- Dampferzeugung nach dem Elektrodenverdampfungsprinzip
- Autowaschstraßen
- Gastronomie Geschirrspüler
- Flaschenwaschanlagen
- Schwimmbadewasser
- Mineralwasserindustrie
- Laserschneidmaschinen
- Gastronomie Kaffeemaschinen
- Warmwassererzeugung in Bäder und Hotellerie
- Wäschereien
- Brauereien
- Bauernhof
- Landwirtschaft / Landwirtschaftliche Betriebe
- Eigenwasserversorgung
- Gartenwasser
- Brunnenwasser
Einsatzbedingung
pH-Wert:= 6,5 - 8
Die Mangan Filteranlage arbeitet vollautomatisch und wird wahlweise nach
Ablauf einer voreingestellten Zeit, oder Mengen abhängig durch Voreinstellung
der gewünschten Wassermenge regeneriert.
Lieferumfang
- Eisen und Mangan Filteranlage GSP 1465
- 20 Literbehälter für das Kaliumpermanganat
- 2 DVGW-geprüfte Panzerschläuche 1000 mm
- Abwasser- und Überlaufschlauch ca. 1500 mm
- Verbindungschlauch Kaliumbehälter / Anlage
- 2 x BSPT Anschlussstücke
- 4 x Flachdichtungen
- Anschluss- und Bedienungsanleitung
Auslegung der Greensand Plus Eisen und Mangan Filteranlage
Für eine genaue Auslegung und Berechnung werden mindestens die folgenden
Angaben benötigt: PH-Wert, Eisen mg/l, Mangan mg/l, der Durchfluss mit Spitzenbedarf m³/h,
Tagesverbrauch m³, Anwendungsgebiet.
Garantieeinschränkung bei Auslegungen der Greensand Plus Filteranlage
Wir übernehmen grundsätzlich keine Garantie für Größenauslegungen und Reklamationen durch
Eisenverschlammungen im Steuerventil, da sich die Eisenwerte ohne unser Wissen ständig ändern können.
Technische Daten
|
Greensand Plus Filteranlage GSP 1465 (Mengen und Zeitsteuerung)
|
|
GSP 1465
|
|
Filterfläche
|
m²
|
0,1
|
|
Durchflussleistung
|
m/h
|
1,5 – 2,0
|
|
Rückspülung
|
m³/h
|
3
|
|
Rückspülwassermenge in 15 min
|
m³/h
|
0,75
|
|
Drucktank Typ
|
GFK
|
14x65
|
|
Drucktanköffnung
|
Zoll
|
2,5
|
|
Steuerventil bei Mengen und Zeitsteuerung
|
Clack Filter
|
WS 1CI
|
|
DLFC Typ
|
gpm
|
15
|
|
DLFC Gehäuse
|
Zoll
|
1“
|
|
Stromanschluss
|
V/Hz
|
230/50/12V
|
|
Drucktank
|
Ø mm
|
369
|
|
Gesamtvolumen Filter
|
l
|
150
|
|
Filterfüllung Stützkies 2,00- 3,15 mm
|
l
|
8
|
|
Filterfüllung Greensand Plus
|
l
|
90
|
|
PH-Wert
|
pH
|
6,5 – 8
|
|
Fließdruck min.
|
bar
|
1,4
|
|
Fließdruck max.
|
bar
|
8
|
|
Wassertemperatur min.
|
°C
|
5
|
|
Wassertemperatur max.
|
°C
|
40
|
|
Wasseranschluss
|
Zoll/AG
|
1
|
|
Wasseranschlusshöhe
|
mm
|
1724
|
|
Abwasseranschluss
|
Zoll
|
5/8“
|
|
Abwassereinlaufhöhe
|
mm
|
300
|
|
Gesamthöhe
|
mm
|
1874
|
|
Blockmaß Aufstellfläche
|
H x Ø mm
|
1900x400
|
|
Bestellnummer
|
|
AQGSP1465
|
