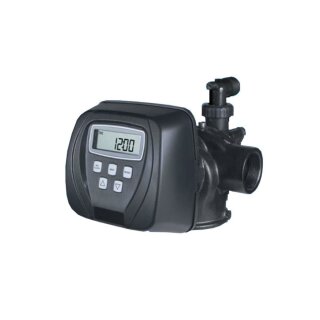

Das vollautomatische Ventil WS2CI- zeitgesteuert von Clack ist ein hochmoderner Steuerkopf, mit einer Durchflussrate von bis zu 26,1 m³/h und wurde für gewerbliche Anwendungen entwickelt. Das Clack WS2CI Steuerventil -zeitgesteuert verfügt über eine Rückspülfunktion und kann auf Polyglas-Drucktanks mit einem Durchmesser von bis zu 48 Zoll betrieben werden.
Das Clack WS2 CI Ventil-zeitgesteuert dient als primäres Steuerzentrum, das alle Spülzyklen der Wasserenthärtung, oder der Filtration leitet und reguliert. Das Clack WS2 CI- zeitgesteuertkann so eingestellt werden, dass es eine Regenerierung auf Wunsch von unten nach oben (Upflow), oder von oben nach unten (downflow) durchführt.
Weiter können auch Filtermedien wie Birm, Quarzkies, oder Jura Perle einfach zurückgespült werden.
Der Clack WS2CI Steuerkopf- zeitgesteuert eignet sich aufgrund von vielen wählbaren Ausstattungsmerkmalen für jede Anwendung in der Wasseraufbereitung.
Das Ventil von Clack -zeitgesteuert ist besonders geeignet für den Einsatz von Entkalkungsanlagen, Wasserenthärtern, Wasserenthärtungsanlagen, Nitratfilteranlagen, Eisenfiltern, bzw. Enteisenungsanlagen, Manganfiltern, Manganfilteranlagen, Aktivkohlefilteranlagen, Entsäuerungsanlagen, Sandfilteranlagen und Quarzkiesfilteranlagen.
Der Clack WS2CI Steuerkopf- zeitgesteuert ist für uns die Nummer 1 auf dem Markt unter den Steuerventilen und verfügt über verschiedene Programmversionen mit einer lernfähigen Solid-State-Mikroprozesssteuerung mit Bildschirmanzeige. Die Auswahl von elf unterschiedlichen Injektoren und DLFCs garantiert die bestmögliche
Betriebsoptimierung ihrer Wasseraufbereitung.
Ihre Vorteile auf einen Blick:
- Solid-State-Mikroprozessor mit leicht zugänglichen Frontplatteneinstellungen
- Wartungsarm und extrem wartungsfreundlich! Das Wechseln von Kolbendichtungskäfig und Kolben ist einfach und schnell.
- Vier Methoden zum Einleiten der Regeneration; Zähler sofort, Zähler verzögert, Zeitschaltuhr verzögert oder Druckdifferenz Programm in ppm, französischen Graden, deutschen Graden oder Kubikmetern
- Vollständig programmierbare Regenerationszyklussequenz (maximal 9)
- Programmierbare Regenerationszykluszeiten
- Funktion zum Überschreiben von Tagen: 1 – 28 Tage verfügbar
- Rückspül- und Solefähigkeit für Tanks mit 48" Durchmesser
- Downflow/ Upflow-Regeneration
- Speichert Systemkonfigurations- und Betriebsdaten im nicht flüchtigen Speicher
- Knopfzellen-Lithiumbatterie-Backup mit 24-Stunden-Übertrag
- 12-Volt-Ausgangsnetzteil bietet eine sichere und einfache Installation
- Das Steuerventildesign bietet optimale Service.- und Rückspülraten
- Vollautomatische Regenerierung des Harzbettes
- Mischventiloption verfügbar
- Alarm für niedrigen Salzgehalt
- 24-Stunden-Uhr
- Patentierte einteilige Anordnung aus expandierenden Abstandshaltern, US-Patent 6,402,944
- Patentierter Betrieb mit linear hin- und hergehendem Kolben, US-Patent 6,444,127
- Zuverlässiger und bewährter DC-Antrieb
Die Programmstruktur des Clack WS2CI-zeitgesteuert Solid-State-Mikroprozessors ist logisch aufgebaut und bietet eine Vielzahl von Programmmöglichkeiten. Auch wenn die Menüführung verhältnismäßig komplex ist, ist sie mit unserer Bedienungs- und Programmieranleitung leicht verständlich. Alle unsere Steuerköpfe sind mit einem
Durchflussmesser ausgerüstet, somit kann die Regeneration oder die Rückspülung mengengesteuert, zeitgesteuert oder manuell ausgelöst werden.
Die nachfolgenden Betriebsarten des Clack WS2CI -zeitgesteuert Solid-State-Mikroprozessors sind frei programmierbar. Die Einstellung der Betriebsart „Normal“ ist für die meisten Anwendungen die optimale Einstellung. Bitte nehmen Sie bei allen Fragen mit uns Kontakt auf.
NORMAL:
Bei Erreichen der maximalen Anlagenkapazität wird der Regenerationszyklus oder Rückspülzyklus zu einer vorgegebenen Uhrzeit, beispielsweise um 2 Uhr nachts, eingeleitet.
Außerdem wird die Regeneration oder Rückspülung nach einer Zeitspanne von 7 Tagen, zur vorgegebenen Uhrzeit, ausgelöst.
Dem Steuerkopf wird eine Anzahl von Tagen vorgegeben nach denen die Anlage spätestens regenerieren oder rückspülen soll und zwar unabhängig von der verbrauchten Wassermenge. Diese Zwangsregeneration oder Zwangsrückspülung ist aus hygienischen Gründen erforderlich. Dadurch wird verhindert, dass die Anlage bei nicht vorliegendem Wasserverbrauch einer verkeimt.
Beispielsweise während der Urlaubszeit oder bei nicht durchgehend besetzten Häusern.
NORMAL on 0:
Sobald die maximale Kapazität der Anlage erreicht ist, schaltet der Steuerkopf, insofern in den letzten 10 Minuten keine Wasserentnahme stattgefunden hat, in die Regeneration oder Rückspülung. Auch bei dieser Betriebsart kann eine Zwangsregeneration oder Zwangsrückspülung nach einer Anzahl von bis zu 10 Tagen und zur gewünschten Uhrzeit programmiert werden.
On – 0:
Sobald die maximale Anlagenkapazität erreicht ist, wird der Regenerationszyklus oder Rückspülzyklus ohne Wartezeit eingeleitet.
Ausführung Enteisung BIRM – Filteranlagen
Die Ausführung des Steuerkopfs für Enteisungsanlagen mit BIRM Füllung oder Filteranlagen, ist mit einem Durchflussmesser ausgerüstet, verfügt aber über keine Verschneideeinrichtung oder einen Sauganschluss für Sole bzw. KMnO4 (Kaliumpermanganat).
Ausführung Nitratfilter – Enteisung - MTM – Greensand
Bei dieser Ausführung erfolgt die Ausrüstung des Steuerkopfes mit Durchflussmesser und Sauganschluss für Sole oder KMnO4, die Verschneideeinrichtung ist nicht erforderlich.
Ausführung Wasserenthärter
Bei der Ausführung Wasserenthärter verfügt der Steuerkopf über eine Verschneideeinrichtung zum Einstellen der Verschnitthärte, einen Durchflussmesser und einen Sauganschluss für Sole.
|
Technische Daten:
|
Elektronische Spezifikationen:
|
|
Einlass-/Auslassarmaturen bis 1,5" NPS
|
Versorgungsspannung 120 V AC
|
|
Betrieb bei 15 psi Abfall (einschließlich Bypass und Messgerät) 435 l/min
|
Versorgungsfrequenz 60 Hz
|
|
Rückspülung bei 25 psi Abfall (einschließlich Bypass) 303 l/min
|
Ausgangsspannung 12 V AC
|
|
|
Ausgangsstrom 500 mA
|
|
|
|
|
Fließrate:
|
Betriebsdrücke:
|
|
Betrieb bei 15 psi Abfall (einschließlich Bypass und Messgerät) 435 l/min
|
Minimum/Maximum 1,4 - 8,6 bar
|
|
Rückspülung bei 25 psi Abfall (einschließlich Bypass) 303 l/min
|
|
|
|
|
|
Betriebstemperaturen:
|
Meter:
|
|
Minimum/Maximum 1 - 43°C
|
Genauigkeit . ± 5 %
|
|
|
Durchflussratenbereich. 5,7 - 568 l/min
|
|
|
Zähler 1m³ - 99,999 m³
|
|
|
|
|
|
|
|
Abmessungen & Gewicht:
|
Tankanwendungen:
|
|
Soleleitung 1/2" OD Polyschlauch
|
Wasserenthärter 12" – 48" Durchmesser
|
|
Ablaufleitung 3/4" x 1" NPT
|
Wasserfilter 12" – 36" Durchmesser
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Betriebszyklen:
|
|
|
1. Rückspülung 1-120 Minuten
2. Spülen 1-120 Minuten
3. Pause 1-480 Minuten
4. Sole 1- 180 Minuten
5. Weichmacher nachfüllen 0,1-99,0 Minuten
6. Filter nachfüllen 0,1-99,0 Minuten
|
|
Lieferumfang:
1x Steuerventil CLACK WS 2 CI-zeitgesteuert
1x Injektor passend zur Drucktankgröße
1x 12 V Netzteil
1x Bedienungsanleitung
Hinweis: Ventil ist OHNE Verschneidung
