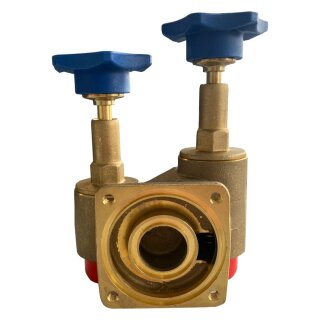

Aquintos Anschluss-Armatur Flanschanschluss mit Bypass und Verschneideinheit für Enthärtungsanlagen 1" AG
Die Aquintos Anschlussarmatur- Bypass-Strecke wird als Flanschanschluss Anschlussarmatur für Enthärtungs-anlagen mit integrierter Verschneidung eingesetzt. Der Montageblock ist universal passend für alle gängigen Flanschanschlüsse wie zum Beispiel von Rückspülfiltern. Der Montageblock enthält 2 Ventile mit den der Zu- und Ablauf sowie der Bypass hergestellt werden kann. Das Ventil was tiefer sitzt ist der Wasserzulauf, dass Ventil was höher sitzt ist der Wasserabgang.
Passende Anschlussarmatur, Bypass-Armatur, 2-Wege-Ventil für Ihr Hauswassersysteme mit Bypass Funktion zb. für:
- Enthärtungsanlage
- Wasserenthärtungsanlage
- Entkalkungsanlage
- Weichwasseranlage
- Nitratfilteranlage
- Eisenfilteranlagen
- Manganfilteranlagen
- Brunnenwasserfilteranlagen
- Brunnenwasseraufbereitung
- ALLinOne Filteranlagen
- Filteranlagen
- Wasserfilter
- Gartenwasser Installation
- Brauchwasser Installation
- Trinkwasser Installation
Als Anschlussarmatur Bypass-Ventil für sämtliche Wasseranwendungen.
Verwendungsbereich: Trinkwasser-Enthärtungsanlagen PN 10 für Industrie, Gewerbe und Haushalt. Wassertemperatur max. 90 °C. - Druck max.: 10 bar.
Ihre Vorteile
- Der Montageblock kann universal eingesetzt werden
- Extrem Platzsparend auf Grund von geringem Einbaumaß
- Kann oft ohne das Rohrleitungsnetz zu öffnen eingesetzt werden
- Einfacher Einbau der Strömungsrichtung entsprechend hohe Betriebssicherheit.
- Bypass-Option.
- Optionale Rohwasserzumengung / Verschneideinrichtung
- Ein- / Auslauf kann entsprechend abgesperrt werden.
- Kürzere Installationszeit in Bezug auf die Enthärtungsanlage etc.
- Trinkwasser zugelassen
- Geprüft Qualität direkt vom Hersteller Made in Germany
- Montageblock 1" mit Verschneidung und Bypassfunktion Warentarifnummer: 84219900
- Ursprungsland: Deutschland, Nordrhein-Westfalen
Einstellung und Regulierung der Verschneideeinheit
Zuerst wird die Regulierschraube nach rechts bis zum Anschlag gedreht. Dann wird diese Regulierschraube so verstellt, dass bei ca. 10 bis 20 % (i.d.R. ca. 300 l/h) des maximalen Wasserverbrauchs die gewünschte Brauchwasserhärte eingestellt ist. Bei zu geringer Wasserhärte wird die Regulierschraube links herum, bei zu hoher Wasserhärte rechts herum gedreht.
Technische Daten
- Montageblock mit 1" AG für Enthärtungsanlagen Filteranlagen
- Anschlüsse Montageblock: Flansch
- Anschluss Flansch: Gewindeaußenkante gemessen 65mm Abstand
- Abstand Anschlüsse Enthärtungsanlage: 35 mm
- Länge. 108 mm
- Höhe max. 168 mm
- Höhe H1. 136 mm
- Feinregulierungsventil: Ja
- Betriebsdruck max. 10 bar
- Betriebstemperatur 90°C
- Material Gehäuse Messing gemäß Trinkwasserverordnung In Anlehnung an DIN 50930, Teil 6
- Material Blauer Handgriff Glasfaserverstärkter Kunststoff
- Material Dichtung EPDM-Dichtung nach Anforderung Des DVGW Arbeitsblattes W270
- Artikelnummer für Anschlussarmatur Rohrleitung 1 1/4" AG = AQAMB114
Wichtiger Hinweis
Auf Grund der unterschiedlichsten Flussrichtungen kann es vorkommen, dass der Montageblock mit den Ventilen je nach baulichen Gegebenheiten auch mal nach unten zeigt. Es ist grundsätzlich darauf zu achten, dass die Anschlussarmatur mit dem Flansch und der Wasserführenden Struktur übereinstimmt. Nur ein korrekt zusammengesetzter Flansch mit Armatur garantiert den richtigen Fluss durch den angeschlossenen Wasserfilter. Begutachten Sie beide Bauteile vor der Montage und überprüfen ob die Wasserführenden Bauteile im Inneren in der Position wie Sie den Montageblock anbringen möchten übereinstimmen. Gegebenenfalls drehen Sie den Montagblock um den Flanschanschluss anzupassen.
Lieferumfang
1 x Aquintos Montageblock Anschlussarmatur 1" Zoll AG
Angaben zur Produktsicherheit
Herstellerinformationen:
Aquintos Wasseraufbereitung GmbH
Am Industriepark 44b
Voerde, Deutschland, 46562
info@aquintos-wasseraufbereitung.de
www.aquintos-wasseraufbereitung.de
| Versandgewicht: |
1,75 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
20,00 × 20,00 × 20,00 cm |
