Wasserenthärtungsanlage MKC40 TOP-Line Twin Entkalkungsanlage Wasserenthärter
Der Aquintos MKC40 TOP-Line Twin Wasserenthärter ist für Haushalte von 1 - 8 Personen ausgelegt und enthärtet bei 10°dH im Leitungswasser bis zu 7200 Liter Wasser pro Regenerationszyklus. Die Aquintos MKC40 TOP-Line Twin arbeitet nach dem kassisschen Ionenaustauschverfahren, d.h. sie tauscht die „Härtemineralien“ Calcium (Ca2+) und Magnesium (Mg2+) anteilig durch Natrium-Ionen (Na+) aus. Der Kalk wird somit entfernt und das Ergebnis ist spürbar schönere Haut und Haare, verbesserte Energieausbeute von Heizungen, erhöhte Lebensdauer von Spül- und Waschmaschinen und weiches Wasser im gesamten Haus.

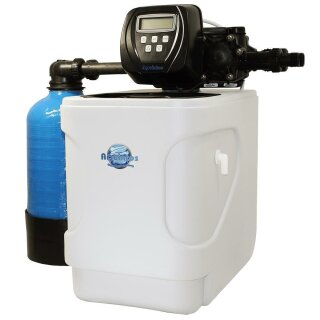

Aufbau der Wasserenthärtungsanlage MKC40 TOP-Line Twin
Die Aquintos MKC40 TOP-Line Twin Entkalkungsanlage besteht aus einem stabilen Kabinettbehälter mit abnehmbarem Deckel. Die eingesetzte Polygass GFK.- Druckflasche im Kabinett wird mit einem für trinkwasserzugelassenen, hochwertigem Ionenaustauscherharz befüllt geliefert. Der umliegende Bereich im Kabinettgehäuse wird gleichzeitig als Salzlager und Regeneriersalzbehälter zur Solebereitstellung (Kochsalzlösung) genutzt. Das Fassungsvermögen für Salztabletten beträgt bei der Entkalkungsanlage MKC40 TOP-Line Twin maximal 40kg. Die Aquintos TOP-Line Micro-Prozessor-Steuerung ist eine lernfähige und schlaue Steuerung, die die gesamten Wasserbewegungen und Arbeitsvorgänge dauerhaft speichert und sich aus den erfassten Daten zur optimalen Wasserenthärtung an Ihren Bedarf anpasst. Die Bedienung der Aquintos MKC40 TOP-Line Twin erfolgt über das Multi-Funktions-Display mit den 5 Tasten zur Statusanzeige.
Aquintos TOP-Line CLACK WS 1 CI ist aus Fieberglas verstärktem Kunststoff gefertigt und weist ein modulares, robustes Material ohne Schrauben auf. Die Front ist aufgrund eines Clicksystems leicht abnehmbar und eine einfache Demontage ist somit gegeben.
Aquintos TOP-Line Micro-Prozessor-Steuerung
Die Aquintos MKC40 TOP-Line Twin Micro-Prozessor-Steuerung misst mittels eines integrierten Wasserzählers den Weichwasserverbrauch im Wasserausgang. Wurde das Gesamtvolumen an Weichwasser erreicht, beginnt die Regeneration nicht unmittelbar nach Verbrauch der bereitgestellten Kapazität, sondern wird auf nachts um 02:00 Uhr verzögert. Eine Reservekapazität von 10% wird als Sicherheitsfaktor gegen Härtedurchbruch von uns berücksichtig und hinterlegt. Damit wird gewährleistet, dass Ihnen weiterhin kalkfreies Wasser nach Erreichen der voreingestellten Wasserkapazität zur Verfügung steht. Die lernfähige TOP-Line Mico-Prozessor-Steuerung ermittelt in den ersten 61 Tagen alle Wasserbewegungen und Entnahmen und passt sich damit optimal auf Ihren Wasserbedarf an. So weiss Ihre Enthärtungsanlage zum Beispiel wenn Sie an einem besonderen Wochentag erhöhten Bedarf an weichem Wasser haben und kann dahingehend den Regenerationzyklus setzen.
Aquintos Ionenaustauscher-Harz generiert weiches Wasser
Das Herzstück unserer MKC40 TOP-Line Twin Wasserenthärtungsanlage ist das Ionenaustauscherharz. Dieses Harz ist mit Natrium-Ionen (Na+) besetzt. Wird also hartes Wasser (Leitungswasser) über das Harz geleitet, so werden die im Wasser vorhandenen Calcium.- und Magnesiumionen (Ca2+ / Mg2+) gegen die im Harz befindlichen Natriumionen (Na+) ausgetauscht. Das Ergebnis ist weiches Wasser. Das Harz besitzt eine Lebensdauer von über 20 Jahren.
So verläuft die Regeneration bei der Aquintos MKC40 Top-Line Twin
Wurde die Gesamtkapazität des Ionenaustauscherharzes durch eine vollständige Sättigung mit Calcium.- und Magnesiumionen (Ca2+ / Mg2+) erreicht, regeneriert sich die MKC40 TOP-Line vollautomatisch und verwendet zur Regeneration des Ionenaustauscherharzes die zuvor aus Salztabletten hergestellte Kochsalzlösung.
Regeneration findet wie folgt statt:
Die Calcium.- und Magnesiumionen (Ca2+ / Mg2+) müssen wieder vollständig vom Austauscherharz entfernt werden. Dazu leitet die Aquintos MKC40 TOP-Line automatisch eine hoch konzentrierte Kochsalzlösung (Natriumchlorid) über das Ionenaustauscherharz. In dieser Regenertionsphase wird das Harz wieder mit Natriumionen (Na+) behaftet. Die Calcium.- und Magnesiumionen (Ca2+ / Mg2+) werden mit der überschüssigen Salzlösung über einen separaten Abflussanschluss in das Abwasser ausgespült. Die Aquintos MKC40 TOP-Line ist somit wieder 100% aufnahmefähig und kann ihr Leitungswasser wieder enthärten.
Während der Regeneration und zur ständigen Wasserversorgung wird Ihnen über ein integriertes Bypassventil herkömmliches Leitungswasser eingespeist.
Zwangsregeneration schützt vor einer Anlagenverkeimung:
Bei Inaktivität der MKC40 TOP-Line Twin startet die zeitliche Zwangsregeneration vollautomatisch am 7. Tag. Somit wird einer Verkeimung im Harzbett entgegengewirkt. Diese Zwangsregeneration ist eine Art Sicherheits-regeneration, die nur dann stattfindet, wenn durch die Mengensteuerung z.B. durch Urlaub keine Regeneration ausgeführt werden würde.
Bei häufiger oder regelmäßiger Abwesenheit und Inaktivität der Enthärtungsanlage empfehlen wir Ihnen optional eine Chlordesinfektionseinheit. Durch die Zugabe der Chlor-Desinfektion wird aktives Chlor über eine Sole-Elektrolyse während der Besalzungsphase der Regeneration produziert und ist für die Desinfektion des Ionenaustauscherharzes, sowie des Salzes vorgesehen. Wird die automatische Chlor-Desinfektion mit der MKC40 TOP-Line Twin zusammen bestellt, wird das System integriert geliefert.
Salzfüllung
Abhängig von der Wasserhärte und dem Wasserverbrauch reicht eine Salzfüllung für rund 3-4 Monate. Danach muss neues Salz nachgefüllt werden. Ein integriertes Sicherheitsschwimmerventil mit Boje schützt das Kabinett-gehäuse vor überlaufendem Wasser.
Harzreinigung und Harzreiniger
Um Ihnen eine dauerhafte und gleichbleibende Wasserhärte und Kapazität zu gewährleisten, empfehlen wir regelmäßig die Reinigung des Harzbettes - Ionenaustauscherharz mit unserem Aquintos AQRC1000 Resin Clean Harzreiniger für Enthärtungsanlagen. Mit der Zeit kommt es vor, das einzelne Ionenaustauscherkugeln durch weitere Belastungen außer Calcium.- und Magnesiumionen (Ca2+ / Mg2+) belagert werden und somit im Enthärtungsprozess nicht mehr teilnehmen. Durch die Zugabe des Harzreinigers alle 4-6 Monate werden belagerte Ionaustauscherkugeln und die Polyglass-Drucktankflasche gereinigt und die Kapazität der Anlage wieder hergestellt.
Worauf sollte ich achten?
Für den Betrieb der Aquintos MKC40 Top-Line Twin empfehlen wir grundsätzlich einen Vorfilter | Hauswasserfilter kleiner 100µ Mikron. Ist aktuell noch kein Hauswasserfilter eingesetzt und sie denken über den Kauf einer Wasser-enthärtungsanlage nach, empfehlen wir Ihnen als Hauswasserfilter unseren Aquintos RDX Rückspülfilter mit Druckminderer und Manometer.
Ein Abwasseranschluss ist zwingend erforderlich. Für den fachmanischen Anschluss an ihr Hausabwassernetz bieten wir einen entsprechenden Siphon - Kanalwasseranschluss an. Das Siphon Anschlußset entspricht den
Anforderungen der Norm EN 1717. Der Siphon ermöglicht ein schnelles und sicheres Anschließen des Spülwasser.- und Überlaufschlauches an das Hausentwässerungssystem. Somit wird verhindert, dass Abwasser über den Abwasserschlauch zurückfließen kann. Abwasseranschluss: DN 40
Weiter sind Regeneriersalztabletten Salztabletten nach DIN 19604 / EN 973 Natriumchlorid (NaCl) in Tablettenform vorgesehen. Bei der Verwendung von Feinsalz - Splittersalz - Bruchsalz mit kleineren Salzpartikeln, geben Sie uns vor dem Kauf bitte eine Rückmeldung. Dann passen wir unsere Technik an das vorgesehene Salz an.
Wir unseren Kunden einen speziellen Harzreiniger an. Durch die Zugabe des Harzreinigers im regelmäßigen Abstand von alle 4-6 Monate wird das Harz und der Polyglass Drucktank von möglichen Ablagerungen befreit.
Eine Chlordesinfektionseinheit bietet zusätzlichen Keimschutz für das Ionenaustauscherharz. Wir empfehlen den Keimschutz grundsätzlich dann, wenn die Wasserenthärtungsanlage unregelmäßig genutzt wird. Zum Bespiel bei einer Wasserenthärtungsanlage für Ferienhaus Wochenendhaus.
Damit ein optimaler und stabiler Betrieb des Wasserenthärters gewährleistet bleibt, empfehlen wir Ihnen in regelmäßigen Abständen, die Ausgangswasserhärte zu messen. Entsprechende Wasserhärtemessbestecke finden Sie in unserem Onlineshop.
Produktmerkmale
- Effizienter Betrieb mit geringstem Salz.-, Wasser.-, und Stromverbrauch
- Kompakte und durchdachte stabile Bauweise
- Einfache und verständliche Bedienung
- Technische Intelligenz sorgt für effiziente Enthärtung mit kleinstem Salzverbrauch
- Hygienische Reinigung des Kabinettbehälters möglich
- Integrierter Schwimmerschalter für mehr Schutz bei Stromausfällen
- Einsatzempfehlung 1 bis 6 Personen ja nach Wasserhärte
Technische Daten
- Leistungsdaten
- Für Haushalte bis zu 1 - 8 Personen
- Kapazität bei 10°dH = 7200 Liter
- Kapazität bei 15°dH = 4800 Liter
- Kapazität bei 20°dH = 3600 Liter
- Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743 = 0,9m³/h
- Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636 = 0,25m³/h
- Nenndruck = PN 10
- Betriebsdruck max. = 6 bar (empfohlen)
- Betriebsdruck min. = 2 bar
- Druckverlust bei max. Durchfluss = 0,6 bar
- Salzverbrauch je Regeneration = 0,96 kg
- Regenerationszeit 45min
- Voreingestellte Regenerationszeit 2 Uhr nachts
- Temperaturbereiche
- Wassertemperatur: 5-25°C
- Umgebungstemperatur 5-25°C
- Physikalische Daten Kabinettgehäuse
- Höhe Kabinettgehäuse = 670 mm
- Breite Kabinettgehäuse = 320 mm
- Tiefe Kabinettgehäuse = 500 mm
- Maximaler Salzvorrat = 40 kg
- Pysikalische Daten Polyglass Drucktank
- GFK Druckflasche Typ = 2x 10x17
- Harzinhalt = 2x 10 Liter
- Steuerventil
- Aquintos TOP-Line CLACK WS1CI
- Anschlussnennweite = DN25 - 1" AG
- Kanalanschluss = 13 mm Schlauch / DN40 oder DN50 möglich
- Elektrische Eigenschaften
- Stromanschluss = 230/ 50/ 24V
- Stromverbrauch 3 Watt
- Schutzart: IP 54
Technische Daten LC Flexschlauch
- Anschlüsse: ÜM 1" x ÜMB 1" mit 90°Bogen
- Schlauchlänge: 100 cm
- Nennweite: DN 19
- Innen-Ø: ca. 19,5 mm
- Außen-Ø: ca. 23,5 mm
- Biegeradius: 50 mm
- Innenschlauch: Aus HD-PE (High Density Polyethylen)
- Anschlüsse: Aus vernickeltem Messing
- Umflechtung: Edelstahl AISI304
- Presshülsen: CW614 Messing
- Betriebsdruck: Bis 10 bar anwendbar
- Temperaturbereich: Einsetzbar von -15°C bis 90°C einsetzbar (nach DVGW mit Pflichtangabe nur mit 75°C anzugeben)
- Zugelassen für Trinkwasser nach KTWA, DVGW und W270
Die Länge des Schlauches ist von Dichtfläche bis Dichtfläche bemessen!
Technische Daten Montageblock
- Anschlüsse Montageblock = Eingang / Ausgang mit Innengewinde 1" Zoll
- Anschlüsse Enthärtungsanlage = Eingang / Ausgang mit Innengewinde 1" Zoll
- Abstand Anschlüsse Enthärtungsanlage = 86 mm
- Einbaustrecke = 166 mm
- Höhe max. = 176 mm
- Höhe H1 = 136 mm
- Feinregulierungsventil = Ja
- Probeentnahmehahn = Ja
- Betriebsdruck max. = 10 bar
- Betriebstemperatur = 90°C
- Material Gehäuse = Messing gemäß Trinkwasserverordnung In Anlehnung an DIN 50930, Teil 6
- Material Blauer Handgriff = Glasfaserverstärkter Kunststoff
- Material Dichtung = EPDM-Dichtung nach Anforderung des DVGW Arbeitsblattes W270
Technische Daten RDX Rückspülfilter
- Aquintos RDX Rückspülfilter mit Druckminderer
- Filterfeinheit: 90µ
- Verbindung: 1 Zoll / DN25
- Nenndurchfluss: 5-8 m³/h
- Druckverlust: 0,2 bar
- Wassertemperatur: 5-40°C
- Wasserversorgung: Kommunal
- Wasserdruck: 1-10 bar
- Druckminderer: Ja
- Manometer Eingang: Ja
- Manometer Ausgang: Ja
- NSF-zertifiziert: Ja
- Trinkwasser.- und lebensmittelzugelassen
Beschreibung Aquintos RDX Rückspülfilter
Der Aquintos RDX Rückspülfilter wurde entwickelt, um kleinere Partikel, Verunreinigungen wie Schmutz, Rost, Sedimente aus dem Wasser zu entfernen. Der Aquintos Rückspülfilter RDX mit Druckminderer ist zusätzlich zur Einstellung des Nachdrucks auf der Entnahmeseite geeignet. Die Filter sind für den Druck.- und Unterdruckbereich ausgelegt. Die Einstellung des Nachdrucks auf der Entnahmeseite funktioniert nur bei Einsatz im Druckbereich.
Der Rückspülfilter Aquintos RDX ist nach den Vorgaben der DIN EN 13443-1 und der DIN 19628 konstruiert und zum Einbau in die Trinkwasserinstallation nach DIN EN 806-2 bestimmt. Der Aquintos RDX Rückspülfilter sollte unmittelbar nach der Wasseruhr installiert werden und leicht zugänglich sein.
AquinDos Flex 01-15 Dosieranlage Dosiersystem mit 60L Chemikalienbehälter - Kontaktwasserzähler DN20 - Niveauregeleinheit
Die Aquintos Pumpenbaureihe Flex ist eine bewährte Magnet-Membran-Dosierpumpe mit PTFE-Membran, die sich durch eine Vielzahl von Steuerungsoptionen auszeichnet. Seit ihrer Einführung bietet die Flex-Pumpenreihe bewährte Zuverlässigkeit und Qualität. AQuinDos Control NE Mineralstofflösung wurde speziell zum Aufbau eines passivierenden Schutzfilms, der sich aus der Struktur Calcium-Eisen- Silikat-Hexametaphosphat zusammensetzt und entwickelt. Dieser Film eliminiert Eisenoxide und schützt dadurch metallische Oberflächen vor Korrosion. Des Weiteren stabilisiert AQuinDos Control NE durch den Threshold-Effekt die Härtebildner und verhindert dadurch Steinablagerungen im Kalt- und Warmwasserbereich. Die aus dem Verschnitt auf ca. 8°dH reduzierte Gesamthärte wird zusätzlich stabilisiert.
AQuinDos Control NE Dosierlösung / Mineralstofflösung
Produktinformation
-
Art des Produktes: Flüssiges und konzentriertes Kombinationsprodukt aus Polyphosphaten und Silikaten als Korrosions- und Steinschutz für Kühl- und Trinkwassersysteme
- Einsatzbereich: Chemische Wasserbehandlung, Kühlwasserbehandlung, Behandlung von Autoklaven, vergleichbare Prozesse,
- Geeignet für Trinkwassersysteme
- Einsatzkonzentration und Einwirkzeit: 70 - 100 ppm
- Schaumverhalten: Nicht schäumend, enthält keine Entschäumer.
- Dosierung: Manuell oder mit Dosierpumpe
- Konzentrationsbestimmung: Siliciumdioxid Test Kit
- Temperaturstabilität des Konzentrats: -10 °C bis +50 °C
-
Korrosionsverhalten: AQuinDos Control NE als Kombinationsprodukt aus Polyphosphaten und Silikaten schütz speziell Weich- und Buntmetalle.
-
Beim Einsatz in Kühlwässern werden Materialien, wie Edelstahl, verzinkter Stahl, sowie Kunststoffe nicht angegriffen, sofern die empfohlenen Anwendungskonzentrationen eingehalten werden.
-
Aufgrund der Vielzahl an verschiedenen Werkstoffen wird vor Gebrauch eine Verträglichkeitsprüfung bzw. eine Systemanalyse empfohlen. Wir beraten Sie gerne vorab, um Ihnen bei der richtigen Auswahl an Dosiermitteln zu helfen.
- Sonstiges: Produkt ist mindestens 24 Monate haltbar. Kühl und trocken lagern.
- AQuinDos Control NE entspricht der Trinkwasserverordnung.
Technische Daten:
- Einsatztemperatur: Kalt bis 80 °C
- Dichte (Konz.): 1,18
- pH-Wert (1%): ca. 10
- Sicherheitsdaten:
- Aufbau: Polyphosphat, Silikat
- H315 Verursacht Hautreizungen.
- H319 Verursacht schwere Augenreizung.
- P280 Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutztragen.
- P302+P352 Bei Berührung mit der Haut: Mit viel Wasser/… waschen.
- P305+P351+P338 BEI KONTAKT MIT DEN AUGEN: Einige Minuten lang behutsam mit Wasser spülen. Eventuell vorhandene
- Kontaktlinsen nach Möglichkeit entfernen. Weiter spülen.
- P332+P313 Bei Hautreizung: Ärztlichen Rat einholen/ärztliche Hilfe hinzuziehen.
- P337+P313 Bei anhaltender Augenreizung: Ärztlichen Rat einholen/ärztliche Hilfe hinzuziehen.
- P362+P364 Kontaminierte Kleidung ausziehen und vor erneutem Tragen waschen.
Aquintos Salzwasser Sole Hebeanlage SWH70 - 70l/min
Die Aquintos SWH70 Salzwasser / Sole Hebeanlage wurde hergestellt um salzhaltiges Rückspülwasser was bei der Regeneration einer Wasserenthärtungsanlage über das Abwasser abgeleitet wird weiter zu verarbeiten. Die Aquintos Sole Hebeanlage hat eine Föderleistung von 70l/min und ein Fassungsvermögen von 11 Litern. Die Druckabgangsleitung hat eine 3/4 Zoll Anschluss und ist durch ein zusätzliches Rückschlagventil abgesichert. Das Rückschlagventil stellt sicher, dass kein bereits weggefördertes Wasser zurück in das Kaninettgehäuse der Hebeanlage gedrückt wird. Die Ausgereifte Niveausteuerung bestehend aus Membranenschalter mit Zeitrealais und garantieren einen zuverlässigen Förderbetrieb der Aquintos Salzwasser Hebeanlage SWH70.
Technische Daten
- Behälterinhalt 13 l
- Zulauf (Zubehör: 10 mm
- und 12 mm)
- 8 mm mit Systemtrennung,
- 13 mm
- Abmessungen B/H/T (mm) ca. 450 / 540 / 230
- Werkstoffe Gehäuse, Deckel,
- Laufrad aus Valox
- Max. Förderhöhe 5 m WS
- Max. Fördermenge 70 l/min
- Motorleistung 0,11 kW
- Spannung 230 V
- Niveausteuerung Staudruckschalter mit Zeitrelais
- Anschlusskabel 3 m (Schuko-Stecker)
- Druckanschluss ¾“ Schlauchtülle inkl.
- Rückschlagventil
- Fördermedium Sole + Kaltwasser, Salzgehalt ca. 27%
- Max. Temperatur 40 °C
- Gesamtgewicht ca. 5 kg

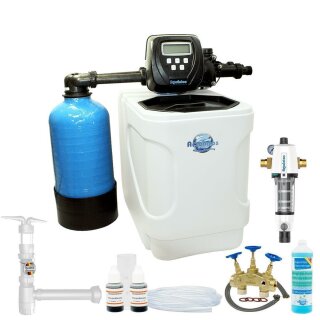

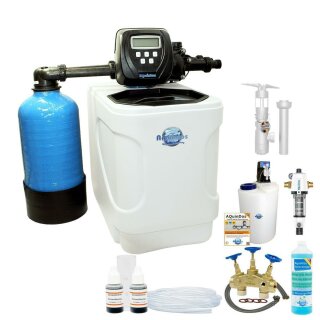

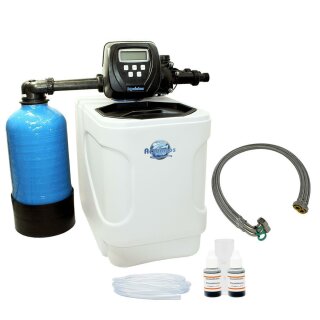

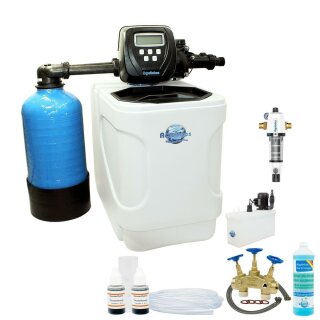

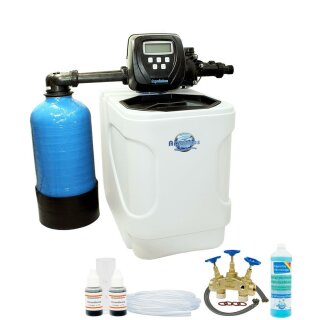

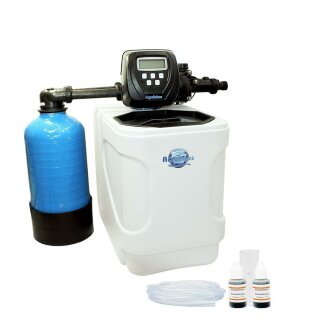

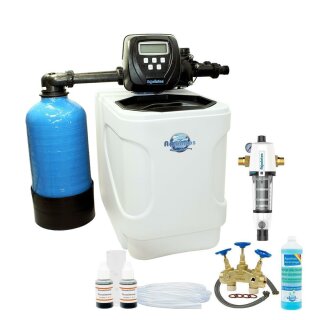

Lieferumfang
wählen Sie das passende Set.
Angaben zur Produktsicherheit
Herstellerinformationen:
Aquintos Wasseraufbereitung GmbH
Am Industriepark 44b
Voerde, Deutschland, 46562
info@aquintos-wasseraufbereitung.de
www.aquintos-wasseraufbereitung.de
verantwortliche Person:
Aquintos Wasseraufbereitung GmbH
Am Industriepark 44b
Voerde, Deutschland, 46562
info@aquintos-wasseraufbereitung.de
www.aquintos-wasseraufbereitung.de
| Versandgewicht: |
10,00 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
50,00 × 32,00 × 67,00 cm |
| Technische Daten |
MKC24 Twin |
MKC32 Twin |
MKC40 Twin |
MKC60 Twin |
MKC80 Twin |
MKC100 Twin |
MKC120 Twin |
| Leistungsdaten |
|
|
|
|
|
|
|
| Für Haushalte bis zu x Personen |
1 - 6 |
1 - 8 |
1 - 8 |
12 |
16 |
20 |
24 |
| Kapazität bei 10°dH |
4320 Liter |
5760 Liter |
7200 Liter |
10800 Liter |
14400 Liter |
18000 Liter |
21600 Liter |
| Kapazität bei 15°dH |
2880 Liter |
3820 Liter |
4800 Liter |
7200 Liter |
9600 Liter |
12000 Liter |
14400 Liter |
| Kapazität bei 20°dH |
2160 Liter |
2880 Liter |
3600 Liter |
5400 Liter |
7200 Liter |
9000 Liter |
10800 Liter |
| Nenndruchfluss 20°dH auf 8°dH |
0,9m³/h |
1,1m³/h |
1,25m³/h |
1,9m³/h |
2,6m³/h |
3,25m³/h |
3,8m³/h |
| Nenndruchfluss 20°dH auf 0°dH |
0,25m³/h |
0,32m³/h |
0,44m³/h |
0,85m³/h |
1m³/h |
1,5m³/h |
1,8m³/h |
| Nenndruck |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
| Betriebsdruck max. |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
| Betriebsdruck min |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
| Druckverlust bei max Durchfluss |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
| Salzverbrauch je Regeneration |
0,96 kg |
1,3 kg |
1,6 kg |
2,4 kg |
3,2 kg |
4 kg |
4 kg |
| Regenerationszeit |
45min |
45min |
45min |
60 min |
60 min |
60 min |
60 min |
| Voreingestellte Regenerationszeit |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
| Temperaturbereiche |
|
|
|
|
|
|
|
| Wassertemperatur |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
| Umgebungstemperatur |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
| Physikalische Daten Kabinettgehäuse |
|
|
|
|
|
|
|
| Höhe Kabinettgehäuse |
670 mm |
670 mm |
670 mm |
1120 mm |
1120 mm |
1120 mm |
1120 mm |
| Breite Kabinettgehäuse |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
| Tiefe Kabinettgehäuse |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
| Maximaler Salzvorrat |
40 kg |
40 kg |
40 kg |
75 kg |
75 kg |
75 kg |
75 kg |
| Pysikalische Daten Polyglass Drucktank |
|
|
|
|
|
|
|
| GFK Druckflasche Typ |
2x 07x17 |
2x 08x17 |
2x 10x17 |
2x 07x35 |
2x 08x35 |
2x 09x35 |
2x 10x35 |
| Harzinhalt |
12 Liter |
16 Liter |
20 Liter |
30 Liter |
40 Liter |
50 Liter |
60 Liter |
| Steuerventil |
|
|
|
|
|
|
|
| Aquintos TOP-Line CLACK WS1CI Twin |
|
|
|
|
|
|
|
| Anschlussnennweite |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
| Kanalanschluss |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
| Stromanschluss |
230/50/24V |
230/50/24V |
230/50/24V |
230/50/24V |
230/50/24V |
>230/50/24V |
230/50/24V |
| Stromverbrauch |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
| Schutzart |
IP54 |
>IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
Leistungsdaten Model: MKC24 Twin
Für Haushalte bis zu Person: 1 - 6
Kapazität bei 10°dH: 4320
Kapazität bei 15°dH: 2880
Kapazität bei 20°dH: 2160
Nenndurchfluss von 20°dH auf 8°dH: 0,9m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,25m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,6
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 2x 07x17
Harzinhalt: 12 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC32 Twin
Für Haushalte bis zu Person: 1 - 8
Kapazität bei 10°dH: 5760
Kapazität bei 15°dH: 3820
Kapazität bei 20°dH: 2880
Nenndurchfluss von 20°dH auf 8°dH: 1,1m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,32m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,3
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 2x 08x17
Harzinhalt: 16 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC40 Twin
Für Haushalte bis zu Person: 1 - 8
Kapazität bei 10°dH: 7200
Kapazität bei 15°dH: 4800
Kapazität bei 20°dH: 3600
Nenndurchfluss von 20°dH auf 8°dH: 1,25m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,44m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,6
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 2x 10x17
Harzinhalt: 20 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC60 Twin
Für Haushalte bis zu Person: 12
Kapazität bei 10°dH: 10800
Kapazität bei 15°dH: 7200
Kapazität bei 20°dH: 5400
Nenndurchfluss von 20°dH auf 8°dH: 1,9m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,85m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 2,4 kg
Regenerationszeit in min: 60 min
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 2x 07x35
Harzinhalt: 30 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC80 Twin
Für Haushalte bis zu Person: 16
Kapazität bei 10°dH: 14400
Kapazität bei 15°dH: 9600
Kapazität bei 20°dH: 7200
Nenndurchfluss von 20°dH auf 8°dH: 2,6m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,0m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 3,2
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 2x 08x35
Harzinhalt: 40 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC100 Twin
Für Haushalte bis zu Person: 20
Kapazität bei 10°dH: 18000
Kapazität bei 15°dH: 12000
Kapazität bei 20°dH: 9000
Nenndurchfluss von 20°dH auf 8°dH: 3,25m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,5m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 4
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 2x 09x35
Harzinhalt: 50 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC120 Twin
Für Haushalte bis zu Person: 24
Kapazität bei 10°dH: 21600
Kapazität bei 15°dH: 14400
Kapazität bei 20°dH: 10800
Nenndurchfluss von 20°dH auf 8°dH: 3,8m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,8m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 4,8
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 2x 10x35
Harzinhalt: 60 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
