Wasserenthärtungsanlage MKC32 TOP-Line Einzel.- Entkalkungsanlage Wasserenthärter
Der Aquintos MKC32 TOP-Line Wasserenthärter ist für Haushalte von 1 - 4 Personen ausgelegt und enthärtet bei 10°dH im Leitungswasser bis zu 2880 Liter Wasser pro Regenerationszyklus. Die Aquintos MKC32 TOP-Line arbeitet nach dem kassisschen Ionenaustauschverfahren, d.h. sie tauscht die „Härtemineralien“ Calcium (Ca2+) und Magnesium (Mg2+) anteilig durch Natrium-Ionen (Na+) aus. Der Kalk wird somit entfernt und das Ergebnis ist spürbar schönere Haut und Haare, verbesserte Energieausbeute von Heizungen, erhöhte Lebensdauer von Spül- und Waschmaschinen und weiches Wasser im gesamten Haus.
Aufbau der Wasserenthärtungsanlage MKC32 TOP-Line
Die Aquintos MKC32 TOP-Line Entkalkungsanlage besteht aus einem stabilen Kabinettbehälter mit abnehmbarem Deckel. Die eingesetzte Polygass GFK.- Druckflasche im Kabinett wird mit einem für trinkwasserzugelassenen, hochwertigem Ionenaustauscherharz befüllt geliefert. Der umliegende Bereich im Kabinettgehäuse wird gleichzeitig als Salzlager und Regeneriersalzbehälter zur Solebereitstellung (Kochsalzlösung) genutzt. Das Fassungsvermögen für Salztabletten beträgt bei der Entkalkungsanlage MKC32 TOP-Line maximal 40kg. Die Aquintos TOP-Line Micro-Prozessor-Steuerung ist eine lernfähige und schlaue Steuerung, die die gesamten Wasserbewegungen und Arbeitsvorgänge dauerhaft speichert und sich aus den erfassten Daten zur optimalen Wasserenthärtung an Ihren Bedarf anpasst. Die Bedienung der Aquintos MKC32 TOP-Line erfolgt über das Multi-Funktions-Display mit den 5 Tasten zur Statusanzeige.
Aquintos TOP-Line CLACK WS 1 CI ist aus Fieberglas verstärktem Kunststoff gefertigt und weist ein modulares, robustes Material ohne Schrauben auf. Die Front ist aufgrund eines Clicksystems leicht abnehmbar und eine einfache Demontage ist somit gegeben.
Aquintos TOP-Line Micro-Prozessor-Steuerung
Die Aquintos MKC32 TOP-Line Micro-Prozessor-Steuerung misst mittels eines integrierten Wasserzählers den Weichwasserverbrauch im Wasserausgang. Wurde das Gesamtvolumen an Weichwasser erreicht, beginnt die Regeneration nicht unmittelbar nach Verbrauch der bereitgestellten Kapazität, sondern wird auf nachts um 02:00 Uhr verzögert. Eine Reservekapazität von 10% wird als Sicherheitsfaktor gegen Härtedurchbruch von uns berücksichtig und hinterlegt. Damit wird gewährleistet, dass Ihnen weiterhin kalkfreies Wasser nach Erreichen der voreingestellten Wasserkapazität zur Verfügung steht. Die lernfähige TOP-Line Mico-Prozessor-Steuerung ermittelt in den ersten 61 Tagen alle Wasserbewegungen und Entnahmen und passt sich damit optimal auf Ihren Wasserbedarf an. So weiss Ihre Enthärtungsanlage zum Beispiel wenn Sie an einem besonderen Wochentag erhöhten Bedarf an weichem Wasser haben und kann dahingehend den Regenerationzyklus setzen.
Aquintos Ionenaustauscher-Harz generiert weiches Wasser
Das Herzstück unserer MKC32 TOP-Line Wasserenthärtungsanlage ist das Ionenaustauscherharz. Dieses Harz ist mit Natrium-Ionen (Na+) besetzt. Wird also hartes Wasser (Leitungswasser) über das Harz geleitet, so werden die im Wasser vorhandenen Calcium.- und Magnesiumionen (Ca2+ / Mg2+) gegen die im Harz befindlichen Natriumionen (Na+) ausgetauscht. Das Ergebnis ist weiches Wasser. Das Harz besitzt eine Lebensdauer von über 20 Jahren.
So verläuft die Regeneration bei der Aquintos MKC32 Top-Line
Wurde die Gesamtkapazität des Ionenaustauscherharzes durch eine vollständige Sättigung mit Calcium.- und Magnesiumionen (Ca2+ / Mg2+) erreicht, regeneriert sich die MKC32 TOP-Line vollautomatisch und verwendet zur Regeneration des Ionenaustauscherharzes die zuvor aus Salztabletten hergestellte Kochsalzlösung.
Regeneration findet wie folgt statt:
Die Calcium.- und Magnesiumionen (Ca2+ / Mg2+) müssen wieder vollständig vom Austauscherharz entfernt werden. Dazu leitet die Aquintos MKC32 TOP-Line automatisch eine hoch konzentrierte Kochsalzlösung (Natriumchlorid) über das Ionenaustauscherharz. In dieser Regenertionsphase wird das Harz wieder mit Natriumionen (Na+) behaftet. Die Calcium.- und Magnesiumionen (Ca2+ / Mg2+) werden mit der überschüssigen Salzlösung über einen separaten Abflussanschluss in das Abwasser ausgespült. Die Aquintos MKC32 TOP-Line ist somit wieder 100% aufnahmefähig und kann ihr Leitungswasser wieder enthärten.
Während der Regeneration und zur ständigen Wasserversorgung wird Ihnen über ein integriertes Bypassventil herkömmliches Leitungswasser eingespeist.
Zwangsregeneration schützt vor einer Anlagenverkeimung:
Bei Inaktivität der MKC32 TOP-Line startet die zeitliche Zwangsregeneration vollautomatisch am 7. Tag. Somit wird einer Verkeimung im Harzbett entgegengewirkt. Diese Zwangsregeneration ist eine Art Sicherheits-regeneration, die nur dann stattfindet, wenn durch die Mengensteuerung z.B. durch Urlaub keine Regeneration ausgeführt werden würde.
Bei häufiger oder regelmäßiger Abwesenheit und Inaktivität der Enthärtungsanlage empfehlen wir Ihnen optional eine Chlordesinfektionseinheit. Durch die Zugabe der Chlor-Desinfektion wird aktives Chlor über eine Sole-Elektrolyse während der Besalzungsphase der Regeneration produziert und ist für die Desinfektion des Ionenaustauscherharzes, sowie des Salzes vorgesehen. Wird die automatische Chlor-Desinfektion mit der MKC32 TOP-Line zusammen bestellt, wird das System integriert geliefert.
Salzfüllung
Abhängig von der Wasserhärte und dem Wasserverbrauch reicht eine Salzfüllung für rund 3-4 Monate. Danach muss neues Salz nachgefüllt werden. Ein integriertes Sicherheitsschwimmerventil mit Boje schützt das Kabinett-gehäuse vor überlaufendem Wasser.
Harzreinigung und Harzreiniger
Um Ihnen eine dauerhafte und gleichbleibende Wasserhärte und Kapazität zu gewährleisten, empfehlen wir regelmäßig die Reinigung des Harzbettes - Ionenaustauscherharz mit unserem Aquintos AQRC1000 Resin Clean Harzreiniger für Enthärtungsanlagen. Mit der Zeit kommt es vor, das einzelne Ionenaustauscherkugeln durch weitere Belastungen außer Calcium.- und Magnesiumionen (Ca2+ / Mg2+) belagert werden und somit im Enthärtungsprozess nicht mehr teilnehmen. Durch die Zugabe des Harzreinigers alle 4-6 Monate werden belagerte Ionaustauscherkugeln und die Polyglass-Drucktankflasche gereinigt und die Kapazität der Anlage wieder hergestellt.
Worauf sollte ich achten?
Für den Betrieb der Aquintos MKC32 Top-Line empfehlen wir grundsätzlich einen Vorfilter | Hauswasserfilter kleiner 100µ Mikron. Ist aktuell noch kein Hauswasserfilter eingesetzt und sie denken über den Kauf einer Wasser-enthärtungsanlage nach, empfehlen wir Ihnen als Hauswasserfilter unseren Aquintos RDX Rückspülfilter mit Druckminderer und Manometer.
Ein Abwasseranschluss ist zwingend erforderlich. Für den fachmanischen Anschluss an ihr Hausabwassernetz bieten wir einen entsprechenden Siphon - Kanalwasseranschluss an. Das Siphon Anschlußset entspricht den
Anforderungen der Norm EN 1717. Der Siphon ermöglicht ein schnelles und sicheres Anschließen des Spülwasser.- und Überlaufschlauches an das Hausentwässerungssystem. Somit wird verhindert, dass Abwasser über den Abwasserschlauch zurückfließen kann. Abwasseranschluss: DN 40
Weiter sind Regeneriersalztabletten Salztabletten nach DIN 19604 / EN 973 Natriumchlorid (NaCl) in Tablettenform vorgesehen. Bei der Verwendung von Feinsalz - Splittersalz - Bruchsalz mit kleineren Salzpartikeln, geben Sie uns vor dem Kauf bitte eine Rückmeldung. Dann passen wir unsere Technik an das vorgesehene Salz an.
Wir unseren Kunden einen speziellen Harzreiniger an. Durch die Zugabe des Harzreinigers im regelmäßigen Abstand von alle 4-6 Monate wird das Harz und der Polyglass Drucktank von möglichen Ablagerungen befreit.
Eine Chlordesinfektionseinheit bietet zusätzlichen Keimschutz für das Ionenaustauscherharz. Wir empfehlen den Keimschutz grundsätzlich dann, wenn die Wasserenthärtungsanlage unregelmäßig genutzt wird. Zum Bespiel bei einer Wasserenthärtungsanlage für Ferienhaus Wochenendhaus.
Damit ein optimaler und stabiler Betrieb des Wasserenthärters gewährleistet bleibt, empfehlen wir Ihnen in regelmäßigen Abständen, die Ausgangswasserhärte zu messen. Entsprechende Wasserhärtemessbestecke finden Sie in unserem Onlineshop.
Produktmerkmale
- Effizienter Betrieb mit geringstem Salz.-, Wasser.-, und Stromverbrauch
- Kompakte und durchdachte stabile Bauweise
- Einfache und verständliche Bedienung
- Technische Intelligenz sorgt für effiziente Enthärtung mit kleinstem Salzverbrauch
- Hygienische Reinigung des Kabinettbehälters möglich
- Integrierter Schwimmerschalter für mehr Schutz bei Stromausfällen
- Einsatzempfehlung 1 bis 4 Personen ja nach Wasserhärte
Lieferumfang

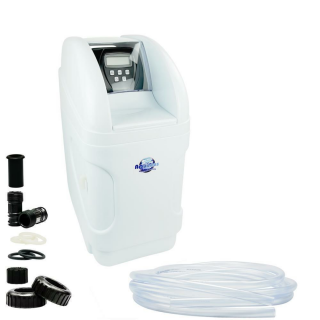

1 x Aquintos MKC32 TOP-Line Wasserenthärtungsanlage inkl. Abwasser.- und Überlaufschlauch
| Technische Daten |
MKC24 |
MKC32 |
MKC40 |
MKC60 |
MKC80 |
MKC100 |
MKC120 |
| Leistungsdaten |
|
|
|
|
|
|
|
| Für Haushalte bis zu x Personen |
1 - 3 |
1 - 4 |
1 - 4 |
6 |
8 |
10 |
12 |
| Kapazität bei 10°dH |
2160 Liter |
2880 Liter |
3600 Liter |
5400 Liter |
7200 Liter |
9000 Liter |
10800 Liter |
| Kapazität bei 15°dH |
1440 Liter |
1910 Liter |
2400 Liter |
3600 Liter |
4800 Liter |
6000 Liter |
7200 Liter |
| Kapazität bei 20°dH |
1080 Liter |
1440 Liter |
1800 Liter |
2700 Liter |
3600 Liter |
4500 Liter |
5400 Liter |
| Nenndurchfluss 20°dH auf 8°dH |
0,9m³/h |
1,1m³/h |
1,25m³/h |
1,9m³/h |
2,6m³/h |
3,25m³/h |
3,8m³/h |
| Nenndurchfluss 20°dH auf 0°dH |
0,25m³/h |
0,32m³/h |
0,44m³/h |
0,85m³/h |
1m³/h |
1,5m³/h |
1,8m³/h |
| Nenndruck |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
| Betriebsdruck max. |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
| Betriebsdruck min |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
| Druckverlust bei max Durchfluss |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
| Salzverbrauch je Regeneration |
0,96 kg |
1,3 kg |
1,6 kg |
2,4 kg |
3,2 kg |
4 kg |
4 kg |
| Regenerationszeit |
45min |
45min |
45min |
60 min |
60 min |
60 min |
60 min |
| Voreingestellte Regenerationszeit |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
| Temperaturbereiche |
|
|
|
|
|
|
|
| Wassertemperatur |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
| Umgebungstemperatur |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
| Physikalische Daten Kabinettgehäuse |
|
|
|
|
|
|
|
| Höhe Kabinettgehäuse |
670 mm |
670 mm |
670 mm |
1120 mm |
1120 mm |
1120 mm |
1120 mm |
| Breite Kabinettgehäuse |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
| Tiefe Kabinettgehäuse |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
| Maximaler Salzvorrat |
40 kg |
40 kg |
40 kg |
75 kg |
75 kg |
75 kg |
| Pysikalische Daten Polyglass Drucktank |
|
|
|
|
|
|
|
| GFK Druckflasche Typ |
07x17 |
08x17 |
10x17 |
07x35 |
08x35 |
09x35 |
10x35 |
| Harzinhalt |
6 Liter |
8 Liter |
10 Liter |
15 Liter |
20 Liter |
25 Liter |
30 Liter |
| Steuerventil |
|
|
|
|
|
|
|
| Aquintos TOP-Line CLACK WS1CI |
|
|
|
|
|
|
|
| Anschlussnennweite |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
| Kanalanschluss |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
| Stromanschluss |
230/50/24V |
230/50/24V |
230/50/24V |
230/50/24V |
230/50/24V |
230/50/24V |
230/50/24V |
| Stromverbrauch |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
| Schutzart |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
Leistungsdaten Model: MKC24
Für Haushalte bis zu Person: 1 - 3
Kapazität bei 10°dH: 2160
Kapazität bei 15°dH: 1440
Kapazität bei 20°dH: 1080
Nenndurchfluss von 20°dH auf 8°dH: 0,9m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,25m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,6
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 07x17
Harzinhalt: 6 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC32
Für Haushalte bis zu Person: 1 - 4
Kapazität bei 10°dH: 2880
Kapazität bei 15°dH: 1910
Kapazität bei 20°dH: 1440
Nenndurchfluss von 20°dH auf 8°dH: 1,1m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,32m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,3
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 08x17
Harzinhalt: 8 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC40
Für Haushalte bis zu Person: 1 - 4
Kapazität bei 10°dH: 3600
Kapazität bei 15°dH: 2400
Kapazität bei 20°dH: 1800
Nenndurchfluss von 20°dH auf 8°dH: 1,25m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,44m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,6
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 10x17
Harzinhalt: 10 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC60
Für Haushalte bis zu Person: 6
Kapazität bei 10°dH: 5400
Kapazität bei 15°dH: 3600
Kapazität bei 20°dH: 2700
Nenndurchfluss von 20°dH auf 8°dH: 1,9m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,85m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 2,4 kg
Regenerationszeit in min: 60 min
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 07x35
Harzinhalt: 15 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC80
Für Haushalte bis zu Person: 8
Kapazität bei 10°dH: 7200
Kapazität bei 15°dH: 4800
Kapazität bei 20°dH: 3600
Nenndurchfluss von 20°dH auf 8°dH: 2,6m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,0m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 3,2
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 08x35
Harzinhalt: 20 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC100
Für Haushalte bis zu Person: 10
Kapazität bei 10°dH: 9000
Kapazität bei 15°dH: 6000
Kapazität bei 20°dH: 4500
Nenndurchfluss von 20°dH auf 8°dH: 3,25m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,5m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 4
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 09x35
Harzinhalt: 25 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC120
Für Haushalte bis zu Person: 12
Kapazität bei 10°dH: 10800
Kapazität bei 15°dH: 7200
Kapazität bei 20°dH: 5400
Nenndurchfluss von 20°dH auf 8°dH: 3,8m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,8m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 4,8
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 10x35
Harzinhalt: 30 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Angaben zur Produktsicherheit
Herstellerinformationen:
Aquintos Wasseraufbereitung GmbH
Am Industriepark 44b
Voerde, Deutschland, 46562
info@aquintos-wasseraufbereitung.de
www.aquintos-wasseraufbereitung.de
| Versandgewicht: |
12,00 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
50,00 × 32,00 × 67,00 cm |
| Technische Daten |
MKC24 |
MKC32 |
MKC40 |
MKC60 |
MKC80 |
MKC100 |
MKC120 |
| Leistungsdaten |
|
|
|
|
|
|
|
| Für Haushalte bis zu x Personen |
1 - 3 |
1 - 4 |
1 - 4 |
6 |
8 |
10 |
12 |
| Kapazität bei 10°dH |
2160 Liter |
2880 Liter |
3600 Liter |
5400 Liter |
7200 Liter |
9000 Liter |
10800 Liter |
| Kapazität bei 15°dH |
1440 Liter |
1910 Liter |
2400 Liter |
3600 Liter |
4800 Liter |
6000 Liter |
7200 Liter |
| Kapazität bei 20°dH |
1080 Liter |
1440 Liter |
1800 Liter |
2700 Liter |
3600 Liter |
4500 Liter |
5400 Liter |
| Nenndruchfluss 20°dH auf 8°dH |
0,9m³/h |
1,1m³/h |
1,25m³/h |
1,9m³/h |
2,6m³/h |
3,25m³/h |
3,8m³/h |
| Nenndruchfluss 20°dH auf 0°dH |
0,25m³/h |
0,32m³/h |
0,44m³/h |
0,85m³/h |
1m³/h |
1,5m³/h |
1,8m³/h |
| Nenndruck |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
| Betriebsdruck max. |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
| Betriebsdruck min |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
| Druckverlust bei max Durchfluss |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
0,6 bar |
| Salzverbrauch je Regeneration |
0,96 kg |
1,3 kg |
1,6 kg |
2,4 kg |
3,2 kg |
4 kg |
4 kg |
| Regenerationszeit |
45min |
45min |
45min |
60 min |
60 min |
60 min |
60 min |
| Voreingestellte Regenerationszeit |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
2 Uhr Nacht |
| Temperaturbereiche |
|
|
|
|
|
|
|
| Wassertemperatur |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
| Umgebungstemperatur |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
| Physikalische Daten Kabinettgehäuse |
|
|
|
|
|
|
|
| Höhe Kabinettgehäuse |
670 mm |
670 mm |
670 mm |
1120 mm |
1120 mm |
1120 mm |
1120 mm |
| Breite Kabinettgehäuse |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
320 mm |
| Tiefe Kabinettgehäuse |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
500 mm |
| Maximaler Salzvorrat |
40 kg |
40 kg |
40 kg |
75 kg |
75 kg |
75 kg |
75 kg |
| Pysikalische Daten Polyglass Drucktank |
|
|
|
|
|
|
|
| GFK Druckflasche Typ |
07x17 |
08x17 |
10x17 |
07x35 |
08x35 |
09x35 |
10x35 |
| Harzinhalt |
6 Liter |
8 Liter |
10 Liter |
15 Liter |
20 Liter |
25 Liter |
30 Liter |
| Steuerventil |
|
|
|
|
|
|
|
| Aquintos TOP-Line CLACK WS1CI |
|
|
|
|
|
|
|
| Anschlussnennweite |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
| Kanalanschluss |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
13 mm ~
DN40 DN50 |
| Stromanschluss |
230/50/24V |
230/50/24V |
230/50/24V |
230/50/24V |
230/50/24V |
>230/50/24V |
230/50/24V |
| Stromverbrauch |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
| Schutzart |
IP54 |
>IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
IP54 |
Leistungsdaten Model: MKC24
Für Haushalte bis zu Person: 1 - 3
Kapazität bei 10°dH: 2160
Kapazität bei 15°dH: 1440
Kapazität bei 20°dH: 1080
Nenndurchfluss von 20°dH auf 8°dH: 0,9m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,25m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,6
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 07x17
Harzinhalt: 6 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC32
Für Haushalte bis zu Person: 1 - 4
Kapazität bei 10°dH: 2880
Kapazität bei 15°dH: 1910
Kapazität bei 20°dH: 1440
Nenndurchfluss von 20°dH auf 8°dH: 1,1m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,32m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,3
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 08x17
Harzinhalt: 8 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC40
Für Haushalte bis zu Person: 1 - 4
Kapazität bei 10°dH: 3600
Kapazität bei 15°dH: 2400
Kapazität bei 20°dH: 1800
Nenndurchfluss von 20°dH auf 8°dH: 1,25m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,44m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 1,6
Regenerationszeit in min: 45
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 670 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 40 kg
GFK Druckflasche Typ: 10x17
Harzinhalt: 10 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC60
Für Haushalte bis zu Person: 6
Kapazität bei 10°dH: 5400
Kapazität bei 15°dH: 3600
Kapazität bei 20°dH: 2700
Nenndurchfluss von 20°dH auf 8°dH: 1,9m³/h
Nenndurchfluss von 20°dH auf 0°dH: 0,85m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 2,4 kg
Regenerationszeit in min: 60 min
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 07x35
Harzinhalt: 15 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC80
Für Haushalte bis zu Person: 8
Kapazität bei 10°dH: 7200
Kapazität bei 15°dH: 4800
Kapazität bei 20°dH: 3600
Nenndurchfluss von 20°dH auf 8°dH: 2,6m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,0m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 3,2
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 08x35
Harzinhalt: 20 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC100
Für Haushalte bis zu Person: 10
Kapazität bei 10°dH: 9000
Kapazität bei 15°dH: 6000
Kapazität bei 20°dH: 4500
Nenndurchfluss von 20°dH auf 8°dH: 3,25m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,5m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 4
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 09x35
Harzinhalt: 25 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Leistungsdaten Model: MKC120
Für Haushalte bis zu Person: 12
Kapazität bei 10°dH: 10800
Kapazität bei 15°dH: 7200
Kapazität bei 20°dH: 5400
Nenndurchfluss von 20°dH auf 8°dH: 3,8m³/h
Nenndurchfluss von 20°dH auf 0°dH: 1,8m³/h
Nenndruck = PN: 10
Betriebsdruck max. bar: 6
Betriebsdruck min. bar: 2
Druckverlust bei max. Durchfluss bar: 0,6
Salzverbrauch je Regeneration in Kg: 4,8
Regenerationszeit in min: 60
Voreingestellte Regenerationszeit: 2 Uhr Nachts
Wassertemperatur: 5 - 25°C
Umgebungstemperatur: 2 - 30°C
Höhe Kabinettgehäuse: 1120 mm
Breite Kabinettgehäuse: 320 mm
Tiefe Kabinettgehäuse: 500 mmC
Maximaler Salzvorrat: 75 kg
GFK Druckflasche Typ: 10x35
Harzinhalt: 30 Liter
Steuerventil: Aquintos TOP-Line CLACK WS1CI
Anschlussnennweite : 13 mm Schlauch / DN40 oder DN50 möglich
Stromanschluss : 230/ 50/ 24V
Stromverbrauch : 3 Watt
Schutzart: IP 54
Lieferumfang 1 x Aquintos MKC24 TOP-Line Wasserenthärtungsanlage inkl. Abwasser.- und Überlaufschlauch
