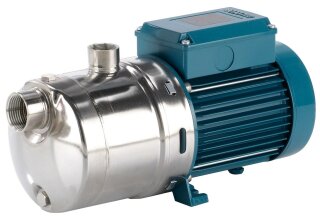

Aquintos HMB 204E PRO Horizontale mehrstufen Kreiselpumpe - Blockpumpe aus Edelstahl AISI 316L für Trinkwasser Prozesswasser Osmose und VE- Wasser In 1 1/4 Zoll IG / Out 1 Zoll IG
Aquintos HMB 204E PRO Horizontale, mehrstufige Blockpumpen aus Edelstahl- AISI 316L. Kompakte und solide Ausführung, ohne hervorstehenden Flansch, mit einteiliger Antriebslaterne und Grundplatte. Einteiliges Topfgehäuse mit frontalem Saugstutzen über der Pumpenachse und radialem Druckstutzen nach oben. Verschlußschrauben zur Befüllung und Entleerung in der Mitte der Pumpe, von allen Seiten zugänglich (wie auch der Klemmenkasten).
Einsatzgebiete
Zur Wasserversorgung und für reine Flüssigkeiten ohne abrasive Bestandteile, die für Cr-Ni-Mo-Stahl geeignet sind
(Möglichkeit der Anpassung der Dichtungswerkstoffe, auf Anfrage). Universalpumpe, für das Haus, für zivile Einrichtungen, für die Industrie, für Gärten und zur Bewässerung.
Einsatzbedingungen
- Mediumstemperatur von - 15 °C bis + 110 °C.
- Raumtemperatur bis 40 °C.
- Höchstzulässiger Pumpenenddruck: 8 bar.
Technische Daten und Konstruktionen
- Motor
- 2-poliger Induktionsmotor, 50 Hz (n = 2900 1/min).
- MXHLM:einphasig (Wechselstrom) 230 V ± 10%, mit Thermoschalter.
- Stromaufnahme 230V - 2,8A
- Max. Leistungsaufnahme 4,2A - 0,9kW
- Motornennleistung 0,55kW - 0,75HP
- Anlaufkondensator im Klemmkasten.
- Isolationsklasse F.
- Schutzart IP 54.
- Motor geeignet für den Betrieb mit Frequenzumrichter von 1,1 kW.
- Effizienzklasse IE3 für Drehstrommotoren ab 0,75 kW.
- Ausführung nach EN 60034-1; EN 60034-30. EN 60335-1, EN 60335-2-41.
- Werkstoffe
- Teile-Benennung Werkstoff
- Pumpengehäuse Cr-Ni-Mo-Stahl 1.4404 EN 10088 (AISI 316L)
- Stufengehäuse Cr-Ni-Mo-Stahl 1.4404 EN 10088 (AISI 316L)
- Spaltring PTFE
- Laufrad Cr-Ni-Mo-Stahl 1.4404 EN 10088 (AISI 316L)
- Druckdeckel Cr-Ni-Mo-Stahl 1.4404 EN 10088 (AISI 316L)
- Abstandshülse Cr-Ni-Mo-Stahl 1.4404 EN 10088 (AISI 316L)
- Pumpenwelle Cr-Ni-Mo-Stahl 1.4404 EN 10088 (AISI 316L)
- Verschlußschraube Cr-Ni-Mo-Stahl 1.4404 EN 10088 (AISI 316L)
- Gleitringdichtung mit Al-Oxid, Hartkohle, EPDM
- Sitz nach (ISO 3069) (Andere Werkstoffe auf Anfrage)
- Maße
- Gesamtlänge 381mm
- Gesamthöhe 118mm
- Gesamtbreite 193mm
- Gesamtgewicht 11Kg
- Anschlüsse
- Wasseranschluss Saugseite 1 1/4 Zoll IG
- Wasseranschluss Druckseite 1 Zoll IG
- Leistungsdaten
- Förderleistung bei 14,8H/m = 4,8m³/h
- Förderleistung bei 20,1H/m = 4,25m³/h
- Förderleistung bei 22,4H/m = 4m³/h
- Förderleistung bei 26,7H/m = 3,5m³/h
- Förderleistung bei 30,8H/m = 3m³/h
- Förderleistung bei 34,5H/m = 2,5m³/h
- Förderleistung bei 37,5H/m = 2m³/h
- Förderleistung bei 40,4H/m = 1,5m³/h
- Förderleistung bei 42,5H/m = 1m³/h
- Förderleistung bei 45,0H/m = 0m³/h
Höhere Sicherheit
gegen Trockenlauf, durch den Saugstutzen über der Pumpenachse.
Zuverlässig
Sämtliche vom Medium berührten Hydraulik- teile sind aus rostfreiem Edelstahl.
Für Mediumstemperaturen von - 15 °C bis + 110 °C.
Robust
Einteiliges dickwandiges Topfgehäuse.
Kompakt
Einteilige Antriebslaterne mit Grundplatte. Ohne hervorstehenden Flansch.
Höherer Schutz
gegen Undichtigkeit durch die Trennung des Pumpendeckels vom Motorlagerschild. Die seitlichen Öffnungen zwischen beide Wänden bieten die Möglichkeit die Dichtung zu überprüfen. Zusätzlicher Schutz des Motors gegen Spritzwasser durch Verlängerung des Pumpengehäuses über die Antriebslaterne.
Ausführung
Aquintos HMB 204E PRO Horizontale, mehrstufige Kreiselpumpen in Blockbauweise. Medienberu¨hrte Teile aus Edelstahl. Robuste Ausfu¨hrung, mit kompakter Antriebslaterne. Einteiliges Topfgehäuse mit axialem Saugstutzen und radialem Druckstutzen. Befu¨llungs- und Entleerungsschraube leicht zugänglich, in der Mitte des Pumpen-gehäuses.
Angaben zur Produktsicherheit
Herstellerinformationen:
Aquintos Wasseraufbereitung GmbH
Am Industriepark 44b
Voerde, Deutschland, 46562
info@aquintos-wasseraufbereitung.de
www.aquintos-wasseraufbereitung.de
| Versandgewicht: |
12,00 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
38,10 × 11,80 × 19,60 cm |
