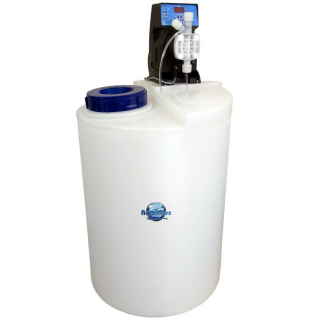

AquinDos Flex 01-15 Dosieranlage Dosiersystem mit 100L Chemikalienbehälter - Kontaktwasserzähler DN25 - Niveauregeleinheit
Die Aquintos Pumpenbaureihe Flex ist eine bewährte Magnet-Membran-Dosierpumpe mit PTFE-Membran, die sich durch eine Vielzahl von Steuerungsoptionen auszeichnet. Seit ihrer Einführung bietet die Flex-Pumpenreihe bewährte Zuverlässigkeit und Qualität. Es ist die ideale Lösung für viele chemische Dosieranwendungen, bei denen eine moderate Durchflussrate mit Gegendrücken bis zu 15 Bar (217,5 PSI) erforderlich ist.
Aquintos Flex Dosierpumpen werden von einer PTFE-Membran angetrieben, die auf einem Kolben eines Elektro-magneten montiert ist. Wenn der Kolben des Elektromagneten angezogen wird, wird im Pumpenkörper ein Druck erzeugt, wobei Flüssigkeit aus dem Auslassventil ausgestoßen wird. Nach Beendigung jedes Pumpimpulses bringt eine Feder den Kolben in die Ausgangsstellung zurück, wobei Flüssigkeit durch das Saugventil zurückgefordert wird. Die Bedienung ist einfach, die Pumpe benötigt keine Schmierung, daher reduziert sich der Wartungsaufwand fast auf Null. Die Aquintos Dosierpumpen Flex ist eine mikrogesteuerte Einheit, die für den Betrieb in proportionalem Spannungskontakt (Reed) geeignet ist, der normalerweise von einem Wasserzähler erzeugt wird. Die Aquintos Flex verfügt über proportionale / manuelle Modi: Manueller Modus; Impulsmultiplikator mit
Speicher (1xn-M); Impulsmultiplikator (1xn); Impulsteiler (1:n).
Die vertikalen Tanks aus Polyethylen sind geeignet, für die Aufnahme giftiger Flüssigkeiten, sind für eine längere
UV-Belastung geeignet, witterungsbeständig und alterungsunempfindlich. Wir bieten Ihnen Polyethylen-Dosierbehälter Wassertanks mit 60 und 100 Liter Faßungsvermögen.
Chemikalienbehälter
- Tank 60 l - 380 ø mm - 680 H mm
- Tank 100 l - 470 ø mm - 680 H mm
Aquintos Kontaktwasserzähler bis (max. 30° C) - Wasserzähler mit Gewinde, Reed-Impulsgeber (4 imp/l).
- Impulsfolge: 4 imp/l
- Nennweite DN 25
- Gewinde Zähler G 11/4" AG
- Einbaumaß 260 mm
- Einbaulage horizontal / vertikal
- Betriebsdruck PN 16
- Trinkwasserzugelassen
Technische Eigenschaften
- Pumpenkörper Konstruktion aus mit Anti-Säure-Glimmer gefülltem, verstärktem Polypropylen.
- Hervorragende Wasserbeständigkeit für harte Anwendungen.
- Pumpenschutz: IP65.
- Entweder Wand- (W-Flex) oder Fußmontage (F-Flex) als Installationsoptionen verfügbar.
- Option für niedrigen Flüssigkeitsstand verfügbar, um den Verlust der Ansaugung zu verhindern.
- Blinkende LED zeigt die Hubfrequenz der Pumpe an.
-
Manueller Entlüftungskopf aus Polypropylen für sicheres und einfaches Ansaugen mit langlebiger, leckfreier Entlüftungsventilbaugruppe.
-
Membranen sind von überlegener Konstruktion robusten PTFE-Bearbeitungsteilen, nicht verbundenen Verbundschichten, für optimale Flexibilität und lange Lebensdauer.
-
Eine Vielzahl von Chemikalien können aufgrund unterschiedlicher Fördermedienmaterialien gepumpt werden, darunter glasgefülltes Polypropylen (GFPPL), PVC, Polyvinylidenfluorid (PVDF), PTFE, Plexiglas und 316SS.
- Ventile und Dichtungen aus FPM (Viton), EPDM (Dutral), Nitryl, Silikon, Keramik und Legierungen.
-
Sofortige Installation und Inbetriebnahme, als Standardzubehör bei allen Modellen enthalten sind eine Injektions- / Gegendruckventilbaugruppe und eine Fußventil-/Siebbaugruppe, einschließlich Auslass-, Absaug- und Entlüftungsschläuchen.
-
Sicheres und einfaches Ansaugen und Ventilwartung, als Standardzubehör enthalten ist eine Entlüftungsventilbaugruppe, einschließlich Rücklaufschlauch.
- Schutz des Bedienfelds durch eine selbstklebende Polyesterfolie, wetterfest und UV-beständig.
- Die Produkte werden nach CE-Richtlinie hergestellt.
Technische Anforderung
- Standardstromversorgung (Schwankungen dürfen ±10% nicht überschreiten): 230-240 V AC 50-60 Hz
- Überspannungskat. II.
- Umgebungsbedingungen: Schutzart IP65
- Montagehöhe bis: 2000 m
- Umgebungstemperatur: 5°C bis 40°C
- Maximale relative Luftfeuchtigkeit: 80% für Temperaturen bis 31°C
- Normale Kapazität: 1 l/h
- Maximale Kapazität: 8 l/h
- Maximaler Gegendruck: 15 bar
- Maße Höhe 221mm, Breite 120mm, Tiefe 196mm
Möglicher Einsatz für:
- Korrosionsschutzmittel CU für Kupferleitungen
- Korrosionsschutzmittel NE für Mischinstallationen
- Desinfektion / Trinkwasserdesinfektion Chlordioxid
- Antiscalant für RO-Anlagen
- Kesselwasser Dosiermittel
- Härtestabilisierer
- PH Reglierung
- Staubfreie und angesäuerter Pulveraktivkohle
- Trinkwasseraufbereitung
- Abwasseraufbereitung
- Schwimmbadwasseraufbereitung
- Kesselwasseraufbereitung
- CIP (Clean-In-Place)
- Kühlwasseraufbereitung
- Prozesswasseraufbereitung
- Waschanlagen
- Chemische Industrie
- Ultrafiltrationsprozesse und Umkehrosmose
- Bewässerung
- Papier- und Zellstoffindustrie
- Nahrungsmittel- und Getränkeindustrie
Lieferumfang
AquinDos Flex 01-15 Dosieranlage, mit 100 Liter Chemikalienbehälter, Kontaktwasserzähler DN25, inkl.
Schlauch und Kabelset, Einbau- und Bedienungsanleitung
Angaben zur Produktsicherheit
| Versandgewicht: |
6,00 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
470,00 × 470,00 × 705,00 cm |
