Wasserenthärtungsanlage Entkalkungsanlage MEC200 TOP-Line Wasserenthärter mit freistehendem 145 Liter Solebehälter
Die Aquintos MEC200 TOP-Line Entkalkungsanlage ist für Haushalte bis zu 16 Personen ausgelegt und enthärtet bei 10°dH im Leitungswasser bis zu 18000 Liter Wasser pro Regenerationszyklus. Die Aquintos MEC200 TOP-Line Wasserenthärtungsanlage arbeitet nach dem kassisschen Ionenaustauschverfahren, d.h. sie tauscht die „Härtemineralien“ Calcium (Ca2+) und Magnesium (Mg2+) anteilig durch Natrium-Ionen (Na+) aus. Der Kalk wird somit entfernt. Das Ergebnis ist spürbar schönere Haut und Haare, eine verbesserte Energieausbeute von Heizungen, eine erhöhte Lebensdauer von Spül.- und Waschmaschinen und weiches Wasser im gesamten Haus.
Aufbau der Wasserenthärtungsanlage MEC200 TOP-Line
Die Aquintos MEC200 TOP-Line Entkalkungsanlage besteht aus einem freistehenden Polygass GFK.- Drucktank befüllt mit einem hochwertigem, trinkwasserzugelassenen Ionenaustauscherharz. Die auf der GFK Polyglass Druckflasche verbaute TOP-Line Micro-Prozessor-Steuerung ist eine lernfähige Steuerung, die die gesamten Wasserbewegungen und Arbeitsvorgänge dauerhaft speichert und sich aus den erfassten Daten zur optimalen Wasserenthärtung an Ihren Bedarf anpasst. Die Bedienung der Aquintos MEC200 TOP-Line erfolgt über das Multi-Funktions-Display mit den 5 Tasten zur Statusanzeige. Der freistehende Solebehälter wird als Salzlager und Regeneriersalzbehälter zur Solebereitstellung (Kochsalzlösung) genutzt. Das Fassungsvermögen für Salztabletten beträgt bei der Entkalkungsanlage MEC200 TOP-Line maximal 125kg.
Aquintos TOP-Line CLACK WS 1 CI ist aus Fieberglas verstärktem Kunststoff gefertigt und weist ein modulares, robustes Material ohne Schrauben auf. Die Front ist aufgrund eines Clicksystems leicht abnehmbar und eine einfache Demontage ist somit gegeben.
Aquintos TOP-Line Micro-Prozessor-Steuerung
Die Aquintos MEC TOP-Line Micro-Prozessor-Steuerung misst mittels einem integrierten Wasserzählers den
Weichwasserverbrauch im Wasserausgang. Wurde das Gesamtvolumen an Weichwasser erreicht, beginnt die Regeneration nicht unmittelbar nach Verbrauch der bereitgestellten Kapazität, sondern wird auf nachts 02:00 Uhr verzögert. Eine Reservekapazität von 10% wird als Sicherheitsfaktor gegen Härtedurchbruch von uns berücksichtig und ist bereits hinterlegt. Damit wird gewährleistet, dass Ihnen weiterhin kalkfreies Wasser nach Erreichen der voreingestellten Wasserkapazität zur Verfügung steht. Die lernfähige TOP-Line Mico-Prozessor-Steuerung ermittelt in den ersten 61 Tagen alle Wasserbewegungen und Entnahmen und passt sich damit optimal auf Ihren Wasserbedarf an.
Aquintos Ionenaustauscher-Harz generiert weiches Wasser
Das Herzstück unserer MEC TOP-Line Wasserenthärtungsanlage ist das Ionenaustauscherharz. Dieses Harz ist mit Natrium-Ionen (Na+) besetzt. Wird also hartes Wasser (Leitungswasser) über das Harz geleitet, so werden die im Wasser vorhandenen Calcium.- und Magnesiumionen (Ca2+ / Mg2+) gegen die im Harz befindlichen Natriumionen (Na+) ausgetauscht. Das Ergebnis ist weiches Wasser. Das Harz besitzt eine Lebensdauer von über 20 Jahren.
So verläuft die Regeneration bei der Aquintos MEC Top-Line
Wurde die Gesamtkapazität des Ionenaustauscherharzes durch eine vollständige Sättigung mit Calcium.- und Magnesiumionen (Ca2+ / Mg2+) erreicht, regeneriert sich die MEC TOP-Line vollautomatisch und verwendet zur Regeneration des Ionenaustauscherharzes die zuvor aus Salztabletten hergestellte Kochsalzlösung.
Regeneration findet wie folgt statt
Die Calcium.- und Magnesiumionen (Ca2+ / Mg2+) müssen wieder vollständig vom Austauscherharz entfernt werden. Dazu leitet die Aquintos MEC TOP-Line automatisch eine hoch konzentrierte Kochsalzlösung (Natriumchlorid) über das Ionenaustauscherharz. In dieser Regenertionsphase wird das Harz wieder mit Natriumionen (Na+) behaftet. Die Calcium.- und Magnesiumionen (Ca2+ / Mg2+) werden mit der überschüssigen Salzlösung über einen separaten Abflussanschluss in das Abwasser ausgespült. Die Aquintos MEC TOP-Line ist somit wieder 100% aufnahmefähig und kann ihr Leitungswasser wieder enthärten. Während der Regeneration und zur ständigen Wasserversorgung wird Ihnen über ein integriertes Bypassventil herkömmliches Leitungswasser eingespeist.
Zwangsregeneration schützt vor einer Anlagenverkeimung
Bei Inaktivität der MEC TOP-Line startet die zeitliche Zwangsregeneration vollautomatisch am 10. Tag. Somit wird einer Verkeimung im Harzbett entgegengewirkt. Diese Zwangsregeneration ist eine Art Sicherheitsregeneration, die nur dann stattfindet, wenn durch die Mengensteuerung z.B. durch Urlaub keine Regeneration ausgeführt werden würde.
Bei häufiger oder regelmäßiger Abwesenheit und Inaktivität der Enthärtungsanlage empfehlen wir Ihnen optional eine Chlordesinfektionseinheit. Durch die Zugabe der Chlor-Desinfektion wird aktives Chlor über eine Sole-Elektrolyse während der Besalzungsphase der Regeneration produziert und ist für die Desinfektion des Ionenaustauscherharzes, sowie des Salzes vorgesehen. Wird die automatische Chlor-Desinfektion mit der MEC TOP-Line bestellt, wird das System integriert geliefert.
Eine Chlordesinfektionseinheit bietet zusätzlichen Keimschutz für das Ionenaustauscherharz. Wir empfehlen den Keimschutz grundsätzlich dann, wenn die Wasserenthärtungsanlage unregelmäßig genutzt wird. Zum Bespiel bei einer Wasserenthärtungsanlage für Ferienhaus Wochenendhaus.
Salzfüllung
Abhängig von der Wasserhärte und dem Wasserverbrauch reicht eine Salzfüllung für rund 4-6 Monate. Danach muss neues Salz nachgefüllt werden. Ein integriertes Sicherheitsschwimmerventil mit Boje schützt den Salz.- Solebehälter vor überlaufendem Wasser.
Harzreinigung und Harzreiniger
Um Ihnen eine dauerhafte und gleichbleibende Wasserhärte und Kapazität zu gewährleisten, empfehlen wir regelmäßig die Reinigung des Harzbettes - Ionenaustauscherharz mit unserem Aquintos AQRC1000 Resin Clean Harzreiniger für Enthärtungsanlagen. Mit der Zeit kommt es vor, das einzelne Ionenaustauscherkugeln durch weitere Belastungen außer Calcium.- und Magnesiumionen (Ca2+ / Mg2+) belagert werden und somit im Enthärtungsprozess nicht mehr teilnehmen. Durch die Zugabe des Harzreinigers alle 4-6 Monate werden belagerte Ionaustauscherkugeln und die Polyglass-Drucktankflasche gereinigt und die Kapazität der Anlage wieder hergestellt.
Worauf sollten Sie achten?
Für den Betrieb der Aquintos MEC Top-Line empfehlen wir grundsätzlich einen Vorfilter | Hauswasserfilter <100µ Mikron. Ist aktuell noch kein Hauswasserfilter eingesetzt und sie denken über den Kauf einer Wasser- enthärtungsanlage nach, empfehlen wir Ihnen als Hauswasserfilter unseren Aquintos RDX Rückspülfilter mit Druckminderer und Manometer.
Ein Abwasseranschluss ist zwingend erforderlich. Für den fachmanischen Anschluss an ihr Hausabwassernetz bieten wir einen entsprechenden Siphon - Kanalwasseranschluss an. Das Siphon Anschlußset entspricht den Anforderungen der Norm EN 1717. Der Siphon ermöglicht ein schnelles und sicheres Anschließen des Spülwasser.- und Überlaufschlauches an das Hausentwässerungssystem. Somit wird verhindert, dass Abwasser über den Abwasserschlauch zurückfließen kann. Abwasseranschluss: DN 40
Weiter sind Regeneriersalztabletten - Salztabletten nach DIN 19604 / EN 973 Natriumchlorid (NaCl) in Tablettenform vorgesehen. Bei der Verwendung von Feinsalz - Splittersalz - Bruchsalz mit kleineren Salzpartikeln, geben Sie uns bitte vor dem Kauf eine Rückmeldung. Gerne passen wir unsere Technik an das von Ihnen vorgesehene Salz an.
Damit ein optimaler und stabiler Betrieb des Wasserenthärters gewährleistet bleibt, empfehlen wir Ihnen in regelmäßigen Abständen, die Ausgangswasserhärte zu messen. Entsprechende Wasserhärtemessbestecke finden Sie in unserem Onlineshop.
Produktmerkmale
-
Effizienter Betrieb mit geringstem Salz.-, Wasser.-, und Stromverbrauch
-
Einfache und verständliche Bedienung
-
Einfaches auffüllen der Salztabletten
-
Technische Intelligenz sorgt für effiziente Enthärtung mit kleinstem Salzverbrauch
-
Hygienische Reinigung des Salzbehälters möglich
-
Integrierter Schwimmerschalter für mehr Schutz bei Stromausfällen
-
Einsatzempfehlung für bis zu 16 Personen ja nach Wasserhärte
-
Auch in 1 /1/4 Zoll DN32 erhältlich
Technische Daten
-
Leistungsdaten MEC200 TOP-Line
-
Für Haushalte bis zu 16 Personen
-
Kapazität bei 10°dH = 18000 Liter
-
Kapazität bei 15°dH = 12000 Liter
-
Kapazität bei 20°dH = 9000 Liter
-
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743 = 6,0 m³/h
-
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636 = 2,4 m³/h
-
Nenndruck = PN 10
-
Betriebsdruck max. = 6 bar (empfohlen)
-
Betriebsdruck min. = 2 bar
-
Druckverlust bei max Durchfluss = 0,8 bar
-
Salzverbrauch je Regeneration = 8 kg
-
Regenerationszeit 90 min
-
Voreingestellte Regenerationszeit 2 Uhr nachts
-
Temperaturbereiche
-
Wassertemperatur: 5-25°C
-
Umgebungstemperatur 5-25°C
-
Physikalische Daten Anlage
-
Höhe = 1430 mm
-
Durchmesser Druckflasche = 30,48 mm
-
GFK Druckflasche Typ = 12x48
-
Harzinhalt = 50 Liter
-
Stützkies = 5 kg
-
Physikalische Daten Solebehälter
-
Breite = 370 mm
-
Tiefe = 370 mm
-
Höhe = 1085 mm
-
Gesamtvolumen 145 Liter
-
Maximaler Salzvorrat = 125 kg
-
Steuerventil
-
Aquintos TOP-Line CLACK WS1CI
-
Anschlussnennweite = DN25 - 1" AG
-
Kanalanschluss = 13 mm Schlauch / DN40 oder DN50 möglich
-
Elektrische Eigenschaften
-
Stromanschluss = 230/ 50/ 24V
-
Stromverbrauch 3 Watt
-
Schutzart: IP 54
Technische Daten LC Flexschlauch
-
Anschlüsse: ÜM 1" x ÜMB 1" mit 90°Bogen
-
Schlauchlänge: 150 cm
-
Nennweite: DN 19
-
Innen-Ø: ca. 19,5 mm
-
Außen-Ø: ca. 23,5 mm
-
Biegeradius: 50 mm
-
Innenschlauch: Aus HD-PE (High Density Polyethylen)
-
Anschlüsse: Aus vernickeltem Messing
-
Umflechtung: Edelstahl AISI304
-
Presshülsen: CW614 Messing
-
Betriebsdruck: Bis 10 bar anwendbar
-
Temperaturbereich: Einsetzbar von -15°C bis 90°C einsetzbar (nach DVGW mit Pflichtangabe nur mit 75°C anzugeben)
-
Zugelassen für Trinkwasser nach KTWA, DVGW und W270
Die Länge des Schlauches ist von Dichtfläche bis Dichtfläche bemessen!
Technische Daten Montageblock
-
Anschlüsse Montageblock = Eingang / Ausgang mit Innengewinde 1" Zoll
-
Anschlüsse Enthärtungsanlage = Eingang / Ausgang mit Innengewinde 1" Zoll
-
Abstand Anschlüsse Enthärtungsanlage = 86 mm
-
Einbaustrecke = 166 mm
-
Höhe max. = 176 mm
-
Höhe H1 = 136 mm
-
Feinregulierungsventil = Ja
-
Probeentnahmehahn = Ja
-
Betriebsdruck max. = 10 bar
-
Betriebstemperatur = 90°C
-
Material Gehäuse = Messing gemäß Trinkwasserverordnung In Anlehnung an DIN 50930, Teil 6
-
Material Blauer Handgriff = Glasfaserverstärkter Kunststoff
-
Material Dichtung = EPDM-Dichtung nach Anforderung des DVGW Arbeitsblattes W270
Technische Daten RDX Rückspülfilter
-
Aquintos RDX Rückspülfilter mit Druckminderer
-
Filterfeinheit: 90µ
-
Verbindung: 1 Zoll / DN25
-
Nenndurchfluss: 5-8 m³/h
-
Druckverlust: 0,2 bar
-
Wassertemperatur: 5-40°C
-
Wasserversorgung: Kommunal
-
Wasserdruck: 1-10 bar
-
Druckminderer: Ja
-
Manometer Eingang: Ja
-
Manometer Ausgang: Ja
-
NSF-zertifiziert: Ja
-
Trinkwasser.- und lebensmittelzugelassen
Beschreibung Aquintos RDX Rückspülfilter
Der Aquintos RDX Rückspülfilter wurde entwickelt, um kleinere Partikel, Verunreinigungen wie Schmutz, Rost, Sedimente aus dem Wasser zu entfernen. Der Aquintos Rückspülfilter RDX mit Druckminderer ist zusätzlich zur Einstellung des Nachdrucks auf der Entnahmeseite geeignet. Die Filter sind für den Druck.- und Unterdruckbereich ausgelegt. Die Einstellung des Nachdrucks auf der Entnahmeseite funktioniert nur bei Einsatz im Druckbereich.
Der Rückspülfilter Aquintos RDX ist nach den Vorgaben der DIN EN 13443-1 und der DIN 19628 konstruiert und zum Einbau in die Trinkwasserinstallation nach DIN EN 806-2 bestimmt. Der Aquintos RDX Rückspülfilter sollte unmittelbar nach der Wasseruhr installiert werden und leicht zugänglich sein.

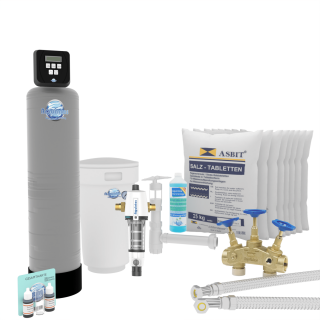

Lieferumfang
1 x Aquintos MEC200 TOP-Line Wasserenthärtungsanlage inkl. Abwasser.- und Überlaufschlauch
1 x Aquintos Wasserhärtemessbesteck Doppelpackung
1 x Aquintos Harzreiniger 1000ml
1 x Aquintos Montageblock Anschlussarmatur inkl. Bypass- und Verschneideventil 1 Zoll IG x 1 Zoll AG
1 x Aquintos RDX Rückspülfilter mit Druckminderer 1 Zoll / DN25
1 x Aquintos - Siphon Anschluss-Set für Haustechnik-Weichwasseranlagen Kanalwasseranschluss
2 x Aquintos® Flexschlauch DN19 - 1" ÜM x1" ÜMB 150cm - 90°Bogen HDPE Trinkwasser Edelstahlschlauch
1 x 200 Kg Regeneriersalz nach DIN EN 973 Typ A
Angaben zur Produktsicherheit
Herstellerinformationen:
Aquintos Wasseraufbereitung GmbH
Am Industriepark 44b
Voerde, Deutschland, 46562
info@aquintos-wasseraufbereitung.de
www.aquintos-wasseraufbereitung.de
verantwortliche Person:
Aquintos Wasseraufbereitung GmbH
Am Industriepark 44b
Voerde, Deutschland, 46562
info@aquintos-wasseraufbereitung.de
www.aquintos-wasseraufbereitung.de
| Versandgewicht: |
66,00 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
31,00 × 31,00 × 143,00 cm |
| Technische Daten |
MEC40 |
MEC60 |
MEC80 |
MEC100 |
MEC120 |
MEC160 |
MEC200 |
MEC240 |
MEC300 |
MEC400 |
| Für Haushalte bis zu x Peronsen |
1-4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
30 |
| Kapazität bei 10°dH (wöchentlich) |
3600 |
5400 |
7200 |
9000 |
10800 |
14400 |
18000 |
21600 |
27000 |
36000 |
| Kapazität bei 15°dH (wöchentlich) |
2400 |
3600 |
4800 |
6000 |
7200 |
9600 |
12000 |
14400 |
18000 |
24000 |
| Kapazität bei 20°dH (wöchentlich) |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
13500 |
18000 |
| Nenndruchfluss 20°dH auf 8°dH |
1,6m³/h |
1,9 m³/h |
2,6 m³/h |
3,25 m³/h |
3,8 m³/h |
4,2 m³/h |
6,0 m³/h |
6,0 m³/h |
6,0 m³/h |
6,0 m³/h |
| Nenndruchfluss 20°dH auf 0°dH |
0,7m³/h |
0,85 m³/h |
1,0 m³/h |
1,5 m³/h |
1,8 m³/h |
1,8 m³/h |
2,4 m³/h |
2,85 m³/h |
3,25 m³/h |
4,4 m³/h |
| Nenndruck |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
| Betriebsdruck max |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
6 bar |
| Betriebsdruck min. |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
2 bar |
| Druckverlust bei max Durchfluss |
0,4 bar |
0,4 bar |
0,4 bar |
0,4 bar |
0,4 bar |
0,6 bar |
0,8 bar |
0,8 bar |
0,9 bar |
1 bar |
| Salzverbrauch je Regeneration |
1,6 kg |
2,4 kg |
3,2 kg |
4 kg |
4,8 kg |
6,4 kg |
8 kg |
9,6 kg |
12 kg |
16 kg |
| Regenerationszeit |
45 min |
60 min |
60 min |
60 min |
60 min |
75 min |
90 min |
90 min |
90 min |
90 min |
| Voreingestellte Regenerationszeit |
2 Uhr nachts |
2 Uhr nachts |
2 Uhr nachts |
2 Uhr nachts |
2 Uhr nachts |
2 Uhr nachts |
2 Uhr nachts |
2 Uhr nachts |
2 Uhr nachts |
2 Uhr nachts |
| Temperaturbereiche |
|
|
|
|
|
|
|
|
|
|
| Wassertemperatur |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
| Umgebungstemperatur |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
5-25°C |
| Physikalische Daten Anlage |
|
|
|
|
|
|
|
|
|
|
| Höhe |
970 mm |
1096 mm |
1096 mm |
1096 mm |
1096 mm |
1322 mm |
1430 mm |
1538 mm |
1590 mm |
1860 mm |
| Durchmesser Druckflasche |
190 mm |
190 mm |
20,32 mm |
22,86 mm |
25,4 mm |
25,4 mm |
30,48 mm |
30,48 mm |
33,02 mm |
360 mm |
| GFK Druckflasche Typ |
07x30 |
07x35 |
08x35 |
09x35 |
10x35 |
10x44 |
12x48 |
12x52 |
13x54 |
14x65 |
| Harzinhalt |
10 Liter |
15 Liter |
20 Liter |
25 Liter |
30 Liter |
40 Liter |
50 Liter |
60 Liter |
75 Liter |
100 Liter |
| Stützkies |
- |
- |
- |
- |
- |
- |
5 kg |
8 kg |
10 kg |
13 kg |
| Physikalische Daten Solebehälter |
|
|
|
|
|
|
|
|
|
|
| Höhe |
680 mm |
680 mm |
895 mm |
895 mm |
895 mm |
1085 mm |
1085 mm |
1160 mm |
1160 mm |
1160 mm |
| Breite |
370 mm |
370 mm |
370 mm |
370 mm |
370 mm |
370 mm |
370 mm |
550 mm |
550 mm |
550 mm |
| Tiefe |
370 mm |
370 mm |
370 mm |
370 mm |
370 mm |
370 mm |
370 mm |
550 mm |
550 mm |
550 kg |
| Gesamtvolumen |
70 Liter |
70 Liter |
100 Liter |
100 Liter |
100 Liter |
145 Liter |
145 Liter |
200 Liter |
200 Liter |
200 Liter |
| Maximaler Salzvorrat |
50 kg |
50 kg |
75 kg |
75 kg |
75 kg |
125 kg |
125 kg |
180 kg |
180 kg |
180 kg |
| Anschlussnennweite |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
DN25 - 1" AG |
| Kanalanschluss |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
13 mm Schlauch / DN40 oder DN50 möglich |
| Steuerventil |
CLACK WS1CI |
CLACK WS1CI |
CLACK WS1CI |
CLACK WS1CI |
CLACK WS1CI |
CLACK WS1CI |
CLACK WS1CI |
CLACK WS1CI |
CLACK WS1CI |
CLACK WS1CI |
| Elektrische Eigenschaften |
|
|
|
|
|
|
|
|
|
|
| Stromanschluss |
230/ 50/ 24V |
230/ 50/ 24V |
230/ 50/ 24V |
230/ 50/ 24V |
230/ 50/ 24V |
230/ 50/ 24V |
230/ 50/ 24V |
230/ 50/ 24V |
230/ 50/ 24V |
230/ 50/ 24V |
| Stromverbrauch |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
3 Watt |
| Schutzart |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
IP 54 |
Model: MEC40 TOP-Line
Für Haushalte bis zu x Peronsen: 1-4
Kapazität bei 10°dH (wöchentlich): 3600
Kapazität bei 15°dH (wöchentlich): 2400
Kapazität bei 20°dH (wöchentlich): 1800
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 1,6m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 0,7m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,4 bar
Salzverbrauch je Regeneration: 1,6 kg
Regenerationszeit: 45 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 970 mm
Durchmesser Druckflasche: 190 mm
GFK Druckflasche Typ: 190 mm
Harzinhalt: 10 Liter
Stützkies: -
Physikalische Daten Solebehälter
Höhe: 680 mm
Breite: 370 mm
Tiefe: 370 mm
Gesamtvolumen: 70 Liter
Maximaler Salzvorrat: 50 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC60 TOP-Line
Für Haushalte bis zu x Peronsen: 6
Kapazität bei 10°dH (wöchentlich): 5400
Kapazität bei 15°dH (wöchentlich): 3600
Kapazität bei 20°dH (wöchentlich): 2700
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 1,9 m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 0,85 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,4 bar
Salzverbrauch je Regeneration: 2,4 kg
Regenerationszeit: 60 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 1096 mm
Durchmesser Druckflasche: 190 mm
GFK Druckflasche Typ: 07x35
Harzinhalt: 15 Liter
Stützkies: -
Physikalische Daten Solebehälter
Höhe: 680 mm
Breite: 370 mm
Tiefe: 370 mm
Gesamtvolumen: 70 Liter
Maximaler Salzvorrat: 50 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC80 TOP-Line
Für Haushalte bis zu x Peronsen: 8
Kapazität bei 10°dH (wöchentlich): 7200
Kapazität bei 15°dH (wöchentlich): 4800
Kapazität bei 20°dH (wöchentlich): 3600
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 2,6 m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 1,0 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,4 bar
Salzverbrauch je Regeneration: 3,2 kg
Regenerationszeit: 45 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 970 mm
Durchmesser Druckflasche: 20,32 mm
GFK Druckflasche Typ: 08x35
Harzinhalt: 20 Liter
Stützkies: -
Physikalische Daten Solebehälter
Höhe: 895 mm
Breite: 370 mm
Tiefe: 370 mm
Gesamtvolumen: 100 Liter
Maximaler Salzvorrat: 75 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC100 TOP-Line
Für Haushalte bis zu x Peronsen: 10
Kapazität bei 10°dH (wöchentlich): 9000
Kapazität bei 15°dH (wöchentlich): 6000
Kapazität bei 20°dH (wöchentlich): 4500
Nenndruchfluss 20°dH auf 8°dH: 3,25 m³/h
Nenndruchfluss 20°dH auf 0°dH: 1,5 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,4 bar
Salzverbrauch je Regeneration: 4 kg
Regenerationszeit: 45 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 1096 mm
Durchmesser Druckflasche: 22,86 mm
GFK Druckflasche Typ: 09x35
Harzinhalt: 25 Liter
Stützkies: -
Physikalische Daten Solebehälter
Höhe: 895 mm
Breite: 370 mm
Tiefe: 370 mm
Gesamtvolumen: 100 Liter
Maximaler Salzvorrat: 75 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC120 TOP-Line
Für Haushalte bis zu x Peronsen: 12
Kapazität bei 10°dH (wöchentlich): 10800
Kapazität bei 15°dH (wöchentlich): 7200
Kapazität bei 20°dH (wöchentlich): 5400
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 3,8 m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 1,8 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,4 bar
Salzverbrauch je Regeneration: 4,8 kg
Regenerationszeit: 45 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 1096 mm
Durchmesser Druckflasche: 25,4 mm
GFK Druckflasche Typ: 10x35
Harzinhalt: 35 Liter
Stützkies: -
Physikalische Daten Solebehälter
Höhe: 895 mm
Breite: 370 mm
Tiefe: 370 mm
Gesamtvolumen: 100 Liter
Maximaler Salzvorrat: 75 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC160 TOP-Line
Für Haushalte bis zu x Peronsen: 14
Kapazität bei 10°dH (wöchentlich): 14400
Kapazität bei 15°dH (wöchentlich): 9600
Kapazität bei 20°dH (wöchentlich): 7200
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 4,2 m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 1,8 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,4 bar
Salzverbrauch je Regeneration: 6,4 kg
Regenerationszeit: 75 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 1322 mm
Durchmesser Druckflasche: 25,4 mm
GFK Druckflasche Typ: 10x44
Harzinhalt: 40 Liter
Stützkies: -
Physikalische Daten Solebehälter
Höhe: 1085 mm
Breite: 370 mm
Tiefe: 370 mm
Gesamtvolumen: 145 Liter
Maximaler Salzvorrat: 125 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC200 TOP-Line
Für Haushalte bis zu x Peronsen: 16
Kapazität bei 10°dH (wöchentlich): 18000
Kapazität bei 15°dH (wöchentlich): 12000
Kapazität bei 20°dH (wöchentlich): 9000
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 6,0 m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 2,4 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,8 bar
Salzverbrauch je Regeneration: 8 kg
Regenerationszeit: 90 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 1430 mm
Durchmesser Druckflasche: 30,48 mm
GFK Druckflasche Typ: 12x48
Harzinhalt: 50 Liter
Stützkies: 5 kg
Physikalische Daten Solebehälter
Höhe: 1085 mm
Breite: 370 mm
Tiefe: 370 mm
Gesamtvolumen: 145 Liter
Maximaler Salzvorrat: 125 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC240 TOP-Line
Für Haushalte bis zu x Peronsen: 20
Kapazität bei 10°dH (wöchentlich): 21600
Kapazität bei 15°dH (wöchentlich): 14400
Kapazität bei 20°dH (wöchentlich): 10800
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 6,0 m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 2,85 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,8 bar
Salzverbrauch je Regeneration: 9,6 kg
Regenerationszeit: 90 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 1538 mm
Durchmesser Druckflasche: 30,48 mm
GFK Druckflasche Typ: 12x52
Harzinhalt: 60 Liter
Stützkies: 8 kg
Physikalische Daten Solebehälter
Höhe: 1160 mm
Breite: 550 mm
Tiefe: 550 mm
Gesamtvolumen: 200 Liter
Maximaler Salzvorrat: 180 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC300 TOP-Line
Für Haushalte bis zu x Peronsen: 25
Kapazität bei 10°dH (wöchentlich): 27000
Kapazität bei 15°dH (wöchentlich): 18000
Kapazität bei 20°dH (wöchentlich): 13500
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 6,0 m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 3,25 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 0,9 bar
Salzverbrauch je Regeneration: 12 kg
Regenerationszeit: 90 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 1590 mm
Durchmesser Druckflasche: 33,02 mm
GFK Druckflasche Typ: 13x54
Harzinhalt: 75 Liter
Stützkies: 10 kg
Physikalische Daten Solebehälter
Höhe: 1160 mm
Breite: 550 mm
Tiefe: 550 mm
Gesamtvolumen: 200 Liter
Maximaler Salzvorrat: 180 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
Model: MEC400 TOP-Line
Für Haushalte bis zu x Peronsen: 30
Kapazität bei 10°dH (wöchentlich): 36000
Kapazität bei 15°dH (wöchentlich): 24000
Kapazität bei 20°dH (wöchentlich): 18000
Nenndruchfluss von 20°dH auf 8°dH nach DIN EN 14743: 6,0 m³/h
Nenndruchfluss von 20°dH auf 0°dH nach DIN 19636: 4,4 m³/h
Nenndruck: PN 10
Betriebsdruck max: 6 bar
Betriebsdruck min.: 2 bar
Druckverlust bei max Durchfluss: 1 bar
Salzverbrauch je Regeneration: 16 kg
Regenerationszeit: 90 min
Voreingestellte Regenerationszeit: 2 Uhr nachts
Wassertemperatur: 5-25°C
Physikalische Daten Anlage
Höhe: 1860 mm
Durchmesser Druckflasche: 360 mm
GFK Druckflasche Typ: 14x65
Harzinhalt: 100 Liter
Stützkies: 13 kg
Physikalische Daten Solebehälter
Höhe: 1160 mm
Breite: 550 mm
Tiefe: 550 mm
Gesamtvolumen: 200 Liter
Maximaler Salzvorrat: 180 kg
Anschlussnennweite: DN25 - 1" AG
Kanalanschluss: 13 mm Schlauch / DN40 oder DN50 möglich
Steuerventil: CLACK WS1CI
Stromanschluss: 230/ 50/ 24V
Stromverbrauch: 3 Watt
Schutzart: IP 54
