AK 16x65 |

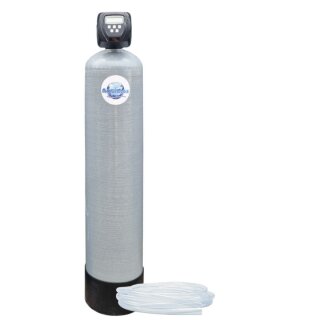

AK 18x65 |
AK 21x62 |
| Steuerventil |
|
|
|
| Clack |
CI 1 Zoll & CI 1 1/4 Zoll |
CI 1 1/4 Zoll |
CI 1 1/4 Zoll |
| Tank |
|
|
|
| Größe in Zoll |
16x65 |
18x65 |
21x62 |
| Durchflussleitung |
|
|
|
| (min/max)- m³/h |
1,2/2,4 |
1,8/3,6 |
2,2/4,4 |
| Filterdurchmesser |
|
|
|
| mm |
413 |
486 |
550 |
| Aktivkohlefüllung |
|
|
|
| Liter |
135 |
180 |
230 |
| Stützkiesfüllung |
|
|
|
Stützkies 1L=1,7 Kg
(In Litern) |
9,5 |
13 |
16,5 |
| Betriebsdruck |
|
|
|
| Min/Max in bar |
2,5/8,4 |
2,5/8,4 |
2,5/8,4 |
| Betriebstemperatur |
|
|
|
| Max in °C |
30 |
30 |
30 |
| Umgebungstemperatur |
|
|
|
| Max in °C |
40 |
40 |
40 |
| Rückspülvolumenstrom |
|
|
|
| m³/Std. |
3,7 |
5 |
6,6 |
| Rückspülwassermenge |
|
|
|
| Bei 15 Min. Spülung in m³ |
0,93 |
1,25 |
1,65 |
| Platzbedarf |
|
|
|
| BxTxH in mm |
600x600x2100 |
650x650x2100 |
700x700x2500 |
| Gewicht |
|
|
|
| KG |
105 |
140 |
180 |
Steuerventil: CI 1 Zoll & CI 1 1/4 Zoll
Tank-Größe in Zoll: 16x65
Durchflussleitung-(min/max)- m³/h: 1,2/2,4
Filterdurchmesser in mm: 413
Aktivkohlefüllung in Ltr.: 135
Stützkiesfüllung in Ltr.: 9,5
Betriebsdruck Min/Max in bar: 2,5/8,4
Betriebstemperatur - Max in °C: 30
Umgebungstemperatur - Max in °C: 40
Rückspülvolumenstrom m³/Std.: 3,7
Rückspülwassermenge Bei 15 Min. Spülung in m³: 0,93
Platzbedarf BxTxH in mm: 600x600x2100
Gewicht: 105
Steuerventil: CI 1 1/4 Zoll
Tank-Größe in Zoll: 18x65
Durchflussleitung-(min/max)- m³/h: 1,8/3,6
Filterdurchmesser in mm: 486
Aktivkohlefüllung in Ltr.: 180
Stützkiesfüllung in Ltr.: 13
Betriebsdruck Min/Max in bar: 2,5/8,4
Betriebstemperatur - Max in °C: 30
Umgebungstemperatur - Max in °C: 40
Rückspülvolumenstrom m³/Std.: 5
Rückspülwassermenge Bei 15 Min. Spülung in m³: 1,25
Platzbedarf BxTxH in mm: 650x650x2100
Gewicht: 140
Steuerventil: CI 1 1/4 Zoll
Tank-Größe in Zoll: 21x62
Durchflussleitung-(min/max)- m³/h: 2,2/4,4
Filterdurchmesser in mm: 550
Aktivkohlefüllung in Ltr.: 230
Stützkiesfüllung in Ltr.: 16,5
Betriebsdruck Min/Max in bar: 2,5/8,4
Betriebstemperatur - Max in °C: 30
Umgebungstemperatur - Max in °C: 40
Rückspülvolumenstrom m³/Std.: 6,6
Rückspülwassermenge Bei 15 Min. Spülung in m³: 1,65
Platzbedarf BxTxH in mm: 700x700x2500
Gewicht: 180
